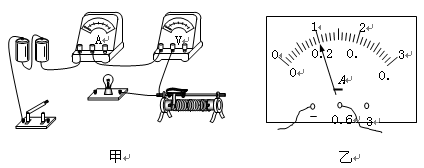

（8分）小明做“测定小灯泡的电功率”实验时，所用器材有2节干电池、额定电压为2.5V的小灯泡、滑动变阻器、电表、开关和导线．如图甲是小明没有连接完的实物电路．
（1）请你用笔画线代替导线，将缺少的两根导线接好．
（2）若小明连好电路闭合开关，发现小灯泡不亮，但电流表有示数．接下来应进行的操作 ▲ ．
A．更换开关 B
．更换小灯泡
C．检查电路是否断路 D．移动滑动变阻器滑片，观察小灯泡是否发光
（3）实验中移动滑片P使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定电流为 ▲ A，额定功率为 ▲ W．
（4）小明在实验时使用了旧电池，实验中发现，即使不移动滑片，灯泡的亮度也逐渐变暗．小明猜想：“灯泡逐渐变暗是因为电池输出电压变小了”，请设计一简单的实验帮助小明检验他的猜想．
①主要器材：旧电池、导线、灯泡、 ▲
；
②简要做法： ▲ ．
 |
（1）请你用笔画线代替导线，将缺少的两根导线接好．
（2）若小明连好电路闭合开关，发现小灯泡不亮，但电流表有示数．接下来应进行的操作 ▲ ．
A．更换开关 B
．更换小灯泡C．检查电路是否断路 D．移动滑动变阻器滑片，观察小灯泡是否发光
（3）实验中移动滑片P使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定电流为 ▲ A，额定功率为 ▲ W．
（4）小明在实验时使用了旧电池，实验中发现，即使不移动滑片，灯泡的亮度也逐渐变暗．小明猜想：“灯泡逐渐变暗是因为电池输出电压变小了”，请设计一简单的实验帮助小明检验他的猜想．
①主要器材：旧电池、导线、灯泡、 ▲
；②简要做法： ▲ ．
（6分）小明用右图装置探究斜面的机械效率与哪些因素有关．
（1）要测量斜面的机械效率，除了长木板和木块（如图所示）外，还需要的主要测量工具是弹簧测力计和 ▲ ．
（2）小明先后用两木块做实验探究重力对机械效率的影响，测量并计算得到下表所示的两组数据：
①小明第二次实验所用时间为3s，拉力的功率是 ▲ W． 斜面的机械效率是 ▲ %．
②根据表中数据，能否得出斜面的机械效率与物体的重力关系的结论？如能，写出结论，如不能，请说明理由．
答： ▲ (能/不能)．结论或理由： ▲ ．
（1）要测量斜面的机械效率，除了长木板和木块（如图所示）外，还需要的主要测量工具是弹簧测力计和 ▲ ．
（2）小明先后用两木块做实验探究重力对机械效率的影响，测量并计算得到下表所示的两组数据：
| 实验次数 | 木块重G/N | 木块上升的高度h/m | 拉力F/N | 木块沿斜面移动距离s/m | 机械效率η/% |
| 1 | 2.0 | 0.10 | 0.9 | 0.39 | 57.0 |
| 2 | 4.0 | 0.10 | 2.7 | 0.20 | |
②根据表中数据，能否得出斜面的机械效率与物体的重力关系的结论？如能，写出结论，如不能，请说明理由．
答： ▲ (能/不能)．结论或理由： ▲ ．
（10分）阅读短文，回答问题：
巨磁电阻效应1988年阿尔贝·费尔和彼得·格林贝格尔发现，在铁、铬相间的三层复合
电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”．
更多的实验发现，并非任意两种不同种金属相间的三层膜都具有“巨磁电阻效应”．组成三
层膜的两种金属中，有一种是铁、钴、镍这三种容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，才可能产生“巨磁电阻效应”．
进一步研究表明，“巨磁电阻效应”只发生在膜层的厚度为特定值时．用R0表示未加磁场时的电阻，R表示加入磁场后的电阻，科学家测得铁、铬组成的复合膜R与R0之比与膜层厚度d（三层膜厚度均相同）的关系如乙图所示．
1994年IBM公司根据“巨磁电阻效应”原理，研制出“新型读出磁头”，将磁场对复合膜阻值的影响转换成电流的变化来读取信息．
（1）以下两种金属组成的三层复合膜可发生“巨磁电阻效应”的是 ▲ ．
A．镍、铬 B．铜、银 C．铜、铬 D．铁、镍
（2）对铁、铬组成的复合膜，当膜层厚度是2.2nm时，这种复合膜电阻 ▲ （选填“具有”或“不具有”）“巨磁电阻效应”．
（3）“新型读出磁头”可将微弱的磁信息转化为 ▲ 信息．
（4）铁、铬组成的复合膜，发生“巨磁电阻效应”时，
其电阻R比未加磁场时的电阻R0 ▲ （选填
“大”或“小”）得多．
（5）丙图是硬盘某区域磁记录的分布情况，其中1表示有磁区域，0表示无磁区域．将铁、铬复合膜制成的“新型读出磁头”组成如图所示电路，当磁头从左向右匀速经过该区域过程中，电流表读数变化情况应是丁图中的 ▲ ．
巨磁电阻效应1988年阿尔贝·费尔和彼得·格林贝格尔发现，在铁、铬相间的三层复合
电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”．
更多的实验发现，并非任意两种不同种金属相间的三层膜都具有“巨磁电阻效应”．组成三
层膜的两种金属中，有一种是铁、钴、镍这三种容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，才可能产生“巨磁电阻效应”．
进一步研究表明，“巨磁电阻效应”只发生在膜层的厚度为特定值时．用R0表示未加磁场时的电阻，R表示加入磁场后的电阻，科学家测得铁、铬组成的复合膜R与R0之比与膜层厚度d（三层膜厚度均相同）的关系如乙图所示．
1994年IBM公司根据“巨磁电阻效应”原理，研制出“新型读出磁头”，将磁场对复合膜阻值的影响转换成电流的变化来读取信息．
 |
（1）以下两种金属组成的三层复合膜可发生“巨磁电阻效应”的是 ▲ ．
A．镍、铬 B．铜、银 C．铜、铬 D．铁、镍
（2）对铁、铬组成的复合膜，当膜层厚度是2.2nm时，这种复合膜电阻 ▲ （选填“具有”或“不具有”）“巨磁电阻效应”．
（3）“新型读出磁头”可将微弱的磁信息转化为 ▲ 信息．
（4）铁、铬组成的复合膜，发生“巨磁电阻效应”时，
其电阻R比未加磁场时的电阻R0 ▲ （选填
“大”或“小”）得多．
（5）丙图是硬盘某区域磁记录的分布情况，其中1表示有磁区域，0表示无磁区域．将铁、铬复合膜制成的“新型读出磁头”组成如图所示电路，当磁头从左向右匀速经过该区域过程中，电流表读数变化情况应是丁图中的 ▲ ．
测量视力时，利用平面镜成像特点可以节省空间．如图所示，让被测者面对镜子背对视力表，此人看到视力表的像离他的距离是：（ ）
| A．3m | B．4m |
| C．5m | D．6m |
下列各组材料中，都是导体的一组是：（ ）
| A．铜、陶瓷、大地 | B．油、橡胶、石墨 |
| C．铁、塑料、玻璃 | D．铝、人体、盐水 |
如图所示，要使L1和L2两灯并联，必须：（
）
0 64500 64508 64514 64518 64524 64526 64530 64536 64538 64544 64550 64554 64556 64560 64566 64568 64574 64578 64580 64584 64586 64590 64592 64594 64595 64596 64598 64599 64600 64602 64604 64608 64610 64614 64616 64620 64626 64628 64634 64638 64640 64644 64650 64656 64658 64664 64668 64670 64676 64680 64686 64694 235360
）A．闭合S1、S2、S3 | B．闭合S1、S3 |
| C．闭合S2、S3 | D．闭合S1、S2 |
