在如图所示的电路中，电源电压恒定．L₁、L₂均标有

“6V 6W”字样(设
灯丝的电阻不变)．当S₁、S₂闭合时，灯L1正常发光；则S₁闭合，S₂
断开时，两盏灯的总功率是( )

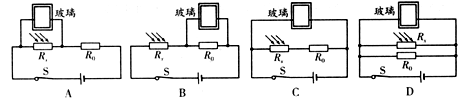

江南特种玻璃厂生产的电控调光玻璃，具有根据光照强度自动调节玻璃透明度的功能。光照增强，施加于玻璃两端的电压降低，透明度下降；光照减弱，施加于玻璃两端的电压升高，玻璃透明度上升。已知光敏电阻R_X的阻值随光照的增强而减小。R0是定值电阻，

电源电压不变，则下列电路图中符合要求的是( )

小科做作业时，电灯突然变暗，其原因可能是( )

A．电灯的实际电压变大	B．电灯的额定电压变小
C．电灯的实际功率变小	D．电灯的额定功率变小

实验室有甲、乙两只灯泡，甲标有“15V 1.0 A”字样，乙标有“10V 0.5A”字样。现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响) ( )

我国照明电路的电压为________V；教室内各日光灯之间的连接方式是______联(选填“串”或“并”)；小明家有一个标有“5W”字样的电蚊香加热器，正常工作1h消耗的电能为__________J。　

标有“PZ220 60”的白炽灯正常工作电压为 V，额定功率为11W的节能灯与该灯泡均正常发光时亮度相当，各自正常工作10h，节能灯少消耗 kW

在“探究电流通过导体产生的热量与电阻间关系”的实验中，两阻值分别为R和2R的电阻丝浸在相同质量和初温的煤油中，每一烧瓶里各插入一温度计，如图所示，电流通过导体产生的热量不易直接观察，本实验中通过　　　　　　　　　　　显示电流产生的热量变化；上述实验中采用这种电路连接方式的目的是　　　　　　　　　　　。、

1)画出图丙中F₁的力臂l₁，并在A点画出阻力F₂的示意图。
(2)用如图所示的滑轮组提升重物，请用笔划线组装成最省力的滑轮组。

如图是家庭、宾馆常用的电热水壶，表中列出了其部分技术参数．

型号	FY—TSl010A
额定电压	220V
频率	50Hz
额定功率	1000W
容量	1.OL

(1)电热水壶正常工作时的电流是多少?
(2)电热水壶正常工作时，用6min就能将整壶水烧开，如果水吸收的热量是3.24×10⁵J，则该电热水壶的效率是多少?

如图是研究电流热效应的实验装置图。两个相同的烧瓶中均装入0.1kg的煤油，烧瓶A中电阻丝的阻值为4Ω，烧瓶B中的电阻丝标识已看不清楚。当闭合开关，经过210s的时间，烧瓶A中的煤油温度由20℃升高到24℃，烧瓶B中的煤油温度由20℃升高到22℃。假设电阻丝产生的热量全部被煤油吸收，电阻丝的阻值不随温度变化，电源电压保持不变。(已知煤油的比热容c＝2.1×10³J/(kg·℃)。求：
(1)在此过程中烧瓶A中煤油吸收的热量；
(2)烧瓶B中电阻丝的阻值；
(3)电源的电压及电路消耗的总功率。
