利用如图甲所示的电路，在研究电压一定时，通过导体的电流跟电阻的关系时，得到了I与R的关系图像，如图乙所示．

(1)由图像可得结论　　　　　　　　　 ▲ 　　　　　　　　；
(2)将R由原来的5Ω换成10Ω，紧接着的操作是　　 ▲

　　；
(3)仍用该电路探究电流与电压的关系，利用实验数据作出的I－U关系图线，与图丙中的 ▲ （选填“A”、“B”、“C”）最接近．

某太阳能热水器，向其中注入50kg水，阳光照射一段时间后

，水温从10℃升高到50℃．水的比热容是4.2×10³J/(kg．℃)．试求：
(1)这段时间该热水器中的水吸收的热量；
(2)如果这段时间内热水器接收到太阳辐射的热量是2.8×10⁷J，则该热水器的效率是多少？
(3)若用煤燃烧来提供2.8×10⁷J的热量，需完全燃烧多少千克煤？(煤的热值约为3.5×10⁷J/kg)

某人利用如图所示滑轮组从井中提水，在某次操作中，人在绳端所用拉力F=50N，在t=10s内将重为90N的水匀速提升6m．求这段时间内：
(1)人所做的有用功；
(2)拉力F做功的功率；
(3)此次操作中装置的机械效率．（摩擦和绳重不计）

一般轿车上都设有安全带未系提示系统．某同学也设计了一个简易安全带未系提示系统，以实现：(1)当人不坐在座椅上时，指示灯不亮；(2)坐上座椅而未系安全带时，指示灯亮；(3)坐上座椅又系安全带时，指示灯不亮，在如图所示该同学设计的电路图中，虚线框内为未画完整的部分，其中包含三个元件：一只小灯泡L，用作指示灯；开关S₁，接通表示有乘客坐在座椅上，断开表示没有乘客坐在座

椅上；开关S₂：接通表示安全带系上了，断开表示安全带未系．
(1)请你将虚线框内未画完整的电路补画完整；
(2)电阻R的作用是 ▲ ．

不同材料的导电性能一般是不同的，如银的导电性能比铁强．电阻率p就是反映材料导电性能的物理量．为了弄清电阻率的大小与什么有关，小红提出如下猜想：
猜想1：电阻率与材料的长度有关；
猜想2：电阻率与材料的横截面积有关；
猜想3：电阻率与材料的种类有关．

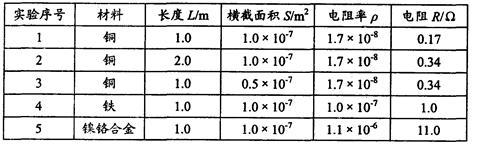

然后，她找来不同规格的导线进行测量，实验数据见下表：

(1)根据表中的数据，可以确定猜想 ▲ 是正确的；
(2)小红还想知道导体的电阻R与长度L、横截面积S、导体材料的电阻率p有什么关系时，哥哥小明给了她如下四个公式，请你根据表中数据帮她选出正确的关系式 ▲ ．
A．R="pLS" 　　　 B．

　　　Ｃ．

如图甲所示是一种自动测定油箱内油量多少的装置．R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表（将某电流表的刻度进行重新标注改装而成）指针所指的刻度，就可以知道油箱内油量的多少，司机王师傅发现他的汽车油量表坏了，打开一看是电阻R'坏了，想了解它的参数，只看到变阻器的铭牌上标有“50Ω 1A”的字样，为确定坏了的电阻R'的阻值，他只拆下车上的油量表(量程：0～50L)，另外找来电源、滑动变阻器R₁、定值电阻R₂=5Ω和电压表、开关等器
材，用导线连接了如图乙所示的电路进行了实验，调节变阻器
R₁的阻值，得到下表所记录的数据：

(1)观察分析图甲可知，油量增加时，电路甲的R将 ▲ ，
　　

油量表指针偏转 ▲ （选填“增大”或“减小”）；
(2)当油量表的示数为0L时

，通过油量表的电流是 ▲ A；
　　当油量表的示数为50L时，通过油量表的电流是 ▲ A；
(3)如

图甲所示，已知油箱无油时，金属滑片在b端：油箱装满油时，金属滑片在a端(油箱容积为50L)．请你分析计算出图甲中损坏的电阻R'的阻值是多大？
(4)如果油量表有电阻（记作r)但未知，王师傅按照用上述方法测得的阻值去更换电阻R'后，油量表的

示数与真实值相比，

会 ▲ 填“偏多”、“偏少”或“仍然正确”）．

如图所示，是第一套2010年上海世博会特种邮票。用焦距为15厘米的凸透镜观察这张邮票上较小的图案，则邮票到透镜的距离应：

A．大于15厘米

B．大于30厘米

C．小于l5厘米

D．小于30厘米

在行驶的列车上，妈妈叫小孩“别乱跑”，这个“别乱跑”的参照物是：

A．树木	B．远处的房屋
C．车厢里的流动服务车	D．小孩子的座位

声音的产生与传播中，下列说法不正确的是：

A．声是由物体的振动产生的

B．声音传播需要介质

C．频率小于20000Hz的声音人们都能听到

D．噪声是发声体做无规则振动时发出的声音

下图中MN为反射面，OA为某条光线的反射光线，O为入射点，则该入射光线的入射角和反射角分别是：

A．60°、60°

B．30°、30°

C．30°、60°

D．60°、30°
