家庭中的电灯、电视机、电风扇等家用电器都是     联在电路中的，用电器的开关要接到     （选填“火线”或“零线”)上．小林家4月底电能表读数为2708.7 kW·h，5月底电能表示数如图所示，那么5月份他家消耗了      kW·h的电能．

如图甲所示是一种环保型手电筒，这种手电筒不用化学电池作为电源．使用时只要将它来回摇晃，就能发光。这种手电筒所产生的电能是根据     原理获得的，它是将     能转化成电能．商店和小区专用的废电池回收箱如图乙所示，设置的目的是     ．

工人用定滑轮将重240N的物体向上提升，所用拉力为250N，5s内重物上升4m．此过程中，有用功为     J，拉力做功的功率为    W，写出一条拉力不等于物重的原因：     ．

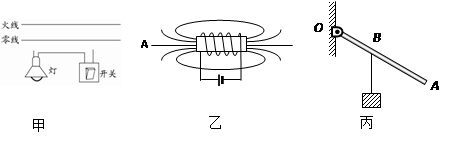

按题目要求作图：

（1）如图甲所示，用笔画线代替导线将电灯和开关接到电路中．

（2）图乙所示是通电螺线管磁感线分布图，标出螺线管的磁极和磁感线A的方向．．

（3）如图丙所示，杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出最省力时的力臂和作用力的方向．

东台市热电厂在发电过程中，产生1kW·h电能需要消耗0.35kg的煤．问：

（1）0.35kg的燃煤在完全燃烧过程中释放多少热量？（煤的热值是q=3 × 10⁷J／kg）

（2）这些热量可以使多少水从20℃升高到70℃？（不计热损失）

（3）盐城市热电厂发电效率是多少？

下表为一台电烤箱的铭牌，其内部简化电路如图所示，R₁和R₂均为电热丝．

求：（1）电烤箱在高温挡正常工作10min所消耗的电能；

（2）电路中R₁的阻值；

（3）电烤箱在低温挡正常工作时，电路中的电流和R₁的功率．

用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．

（1）如图甲所示，用笔画线代替导线，将实验电路连接完整．

（2）闭合开关，向左移动变阻器滑片，电流表示数应       (选填“变大”、“不变”或“变小”) ．

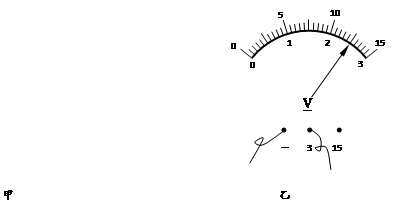

（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表示数如图乙所示，其值为     V．

（4）分析上表数据，所能得出的结论是  　　　　　　　　　　　　　　　　　　　．

用如图所示装置探究影响斜面机械效率的因素．物体在沿斜面向上的拉力F作用下匀速向上运动．

（1）某次实验中，物重为1N的物体沿斜面向上移动0.5m，重物上升的高度为0.2m，弹簧测力计的示数F为0.8N．则拉力做的功是  　  J，机械效率为  　 %．

（2）实验记录数据如下表：

分析表中数据，得到的结论是：在斜面倾角不变时，斜面的机械效率与重力     (选填 “有关”或“无关”)．

小明用电源、电流表、开关、导线和四根合金丝等器材做“探究影响导体电阻大小的因素”的实验，实验电路如图甲所示．

（1）实验中是如何比较金属丝电阻大小的？

答：  　  ．

（2）现有几根镍铬合金丝和锰铜丝，其规格如下表所示．

小明在实验中所用四根金属丝应选用上表中的    (用编号表示)．

（3）如将电流表换成电压表也能完成这一实验，请在乙图虚线框内画出实验所用电路图．

阅读短文，回答问题：

灯丝的电阻

灯泡的灯丝是金属钨制成的，其电阻随灯丝温度变化而改变．

室温为27℃时，一只额定电压为12V的汽车灯泡，实验测得灯丝的电阻随电压变化的关系如下表．

研究表明，这种灯丝的电阻与温度满足关系R=R₀(t+273)，其中R₀为常数．

（1）当灯泡两端电压为4V时，流过灯泡的电流强度是  　  A；

（2）灯泡的额定功率是  　  W；

（3）电灯工作后，灯丝温度升高，其内能  　  （选填“增加”或“减少”），灯丝内能的变化是通过 　  （选填“做功”或“热传递”）方式来改变的．

（4）在图中作出灯丝电阻随电压变化的关系图线；

（5）室温为27℃时，灯泡正常工作时的温度约是  　  ℃．
