轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯.若四个车门中任意一个车门未关或未关好.该指示灯会一直发光.小明学习了电学知识后设计了如下图所示的这部分电路.四门开关采用的是车门关好相当于开关闭合——青夏教育精英家教网—

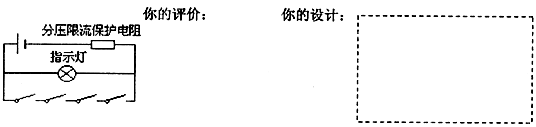

（2分）轿车仪表盘上都有一个用来提醒司机车门是否关好的指示灯，若四个车门中任意一个车门未关或未关好，该指示灯会一直发光。小明学习了电学知识后设计了如下图所示的这部分电路，四门开关采用的是车门关好相当于开关闭合。老师看了小明的设计后，指出他的设计与实际不符，实际四门开关采用的是车门打开时开关才闭合。请你进一步评价小明设计上体现的不足，并在右侧虚线框内重新设计一个这部分的电路，以避免以上的不足。

（5分）在“测量小灯泡电功功率的实验”中，小灯泡的额定电压为3.8V。电阻大约为10Ω，电源电压为6V且保持不变，其它器材如下图所示。实验中小东发现电压表的0～15V量程损坏，但0～3V的量程还可使用。

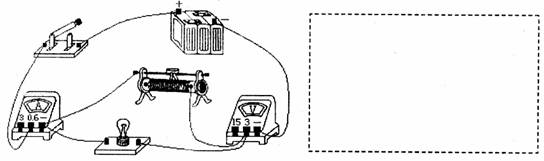

(l)小东仍利用这些器材进行上面的实验，设计连出了如上面的实物图，但有一根导线连错了，请帮他在连错的导线上画“×”，并连上正确的导线。同时在右侧的方框内画出所连实物的电路图。

(2)实验中有两个可供选择的滑动变阻器，分别为“5Ω1A”和“10Ω1A”，为了能顺利完成实验，应选择合适。

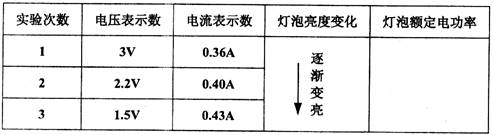

(3)实验中小东测出了如下表的三组实验数据，请你帮助计算出小灯泡的额定电功率。

从本次的实验数据及现象分析，还能得出的结论有：（写出一条）

。

（5分）某实验小组利用如下图的电路来探究“通过电阻器和小灯泡中的电流与其两端电压的关系”，其中小灯泡的额定电压为2.5V，电阻大约1OΩ左右；电源电压为6V，滑动变阻器R的规格为“200Ω1A”。

(1)按电路图正确连好电路，检查滑片已放于阻值最大位置，然后闭合开关S_l和S₂，发现灯泡不亮，但电流表及电压表都有示数，经检查灯泡并没有开路或被短路，请进一步分析灯泡不亮的原因是。

(2)上面的问题得以解决后，实验中只闭合开关S_l和S₂，多次移动滑动变阻器的滑片，记下每次电压表及电流表的相应数据，并根据实验数据绘制出了小灯泡I-U图像（图中甲）；同理实验中只闭合开关S_l和S₃……，根据实验数据绘制出了电阻器I-U图像（图中乙）。针对探究主题，分析图像得出的两个实验结论应是：

① ；② 。

请分析灯泡的I-U图像是一条曲线而不是一条直线的原因是。

(3)实验中当小灯泡正常发光时，如果再闭合开关S₃，则小灯泡的亮度将。

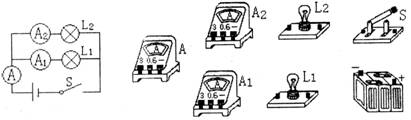

（6分）小明实验小组利用左下图的电路进行“并联电路电流规律”的实验探究，图中两个小灯泡的规格相同。
