小明自制了一盏可调节亮度的台灯,电路如图所示,小灯泡规格是“6V 3W”.请完成以下问题：

(1)粗心的小明忘记把灯泡画上去，你认为灯泡应画在图中         之间（选填“a、b”或“c、d”）；

(2) 小灯泡正常发光时的电阻为           Ω；

(3)连好电路后，若要使灯泡变暗，应将滑动变阻器的滑动片向          (填“左”或“右”)移动.

(4)小明认为台灯调暗时比亮时省电，但小林认为台灯调暗时滑动变阻器也要消耗电能，所以不省电.那么，你的看法是               (填“能省电”、“不能省电”或“不确定”).

小明为了弄清楚“用久了的白炽灯发光变暗”的原因，他将家里一盏标有“220V  40W”的旧白炽灯打开后，跑到楼道里观察电能表，并用手表配合测出用电功率为1200W.

(1)“咦!灯泡的功率怎么会有这么大呢？”小明检查读数和计算均无误，且电能表和手表均准确.在爸爸的帮助下，小明又测得了白炽灯两端的电压为220V.请你分析小明在测量过程中，由于                                ，才导致测量结果有这么大的差异.

(2)弄清原因后，小明重新测出了这盏白炽灯的电功率是36W，导致白炽灯的实际功率低于所标额定功率的原因是                               .

电暖器接入电路时需用三孔插座，将其用电部分连入电路的同时，也将它的金属外壳与               相连，它与其他家用电器间的连接方式为             .在一个示数为 的电能表后面，只将一个“220V 800W”的电暖器接入电路中，正常工作5 h，电暖器消耗电能        kW·h，此时电能表示数变为                     .

用相同的滑轮和绳子分别组成如图所示的甲、乙两个滑轮组.用这两个滑轮组将重为600N的物体匀速提升相同的高度.在不计绳重及机械摩擦的情况下，使用甲滑轮组所做的总功         使用乙滑轮组所做的总功；甲滑轮组的效率         乙滑轮组的效率（都选填“大于”、“等于”或“小于”）.若使用甲滑轮组时所用的拉力为315N，则使用乙滑轮组时所用的拉力为            N.

直流电动机是根据                                     的原理制成的.有一台额定电压为220V的电动机，正常运转时通过的电流是50A，线圈电阻是0.4Ω，电动机正常工作10min消耗的电能是          J，电流产生的热量是            J.

(6分)按照题目要求作图：

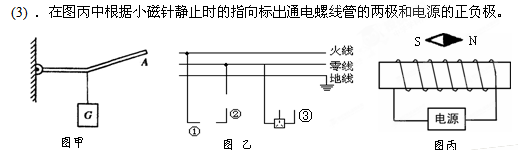

（1）．如图甲所示，试画出作用在杠杆A端使杠杆在图示位置平衡的最小动力的示意图并画出该力的力臂。

(2) ．如图乙所示的电路未画完整，请你在图中的①②的缺口处选择开关与灯泡的符号填上，

并把③处的三孔插座连接好。

在探究“斜面的机械效率高低与斜面的倾斜程度有什么关系”的实验中，用沿斜面向上的力F拉动小车，使小车从斜面底端匀速运动到斜面顶端，如图所

示。多次改变斜面倾斜程度，部分实验数据记录在下面的表格中，根据表格中数据回答下列问题：

（1）当斜面“最陡”时，沿斜面拉力为       N；做的有用功为       J；斜面的机械效率为    %。

（2）通过对上述实验数据的分析，你认为斜面省力情况与斜面倾斜程度的关系是：斜面越陡，需要的拉力越           。

（3）根据上面实验数据，你可以获得该实验探究的初步结论是：                      。

用实验室提供的常用器材（电源是一节干电池）测电阻时，小明与另外三位同学各自设计了下列甲、乙、丙、丁四个电路图.

(1)小明连接好电路后，闭合开关S，移动滑动变阻器的滑片P，测得数据如下：

请你通过分析表格中的实验数据，推断小明在实验中所用的电路图是       图。

(2)另外三位同学连接好电路后，闭合开关S，移动变阻器的滑片P时，分别出现了下列三种异常现象：

(A)电流表示数有变化，电压表示数几乎为零

(B)电流表示数几乎为零，电压表示数基本不变

(C)电流表烧坏

请你判断：按      图连接的电路出现现象(A）；按图       连接的电路出现现象(B)；按       图连接的电路出现现象(C).

(3)请你根据上表中的数据，在右图中画出I-U图线.分析图线你能得出的结论是：                      .

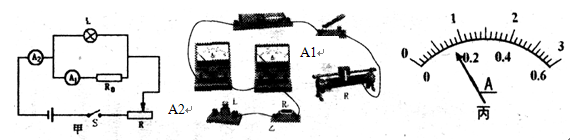

小阳利用已有的实验器材，为了测定标有“2.5V”字样小灯泡的额定功率，设计了如图甲所示的电路图，其中定值电阻R₀的阻值为5Ω。

（1）请你依据电路图用笔画线代替导线，把图乙连接完整。(导线不得交叉)

（2）正确连接好电路后，闭合开关s，调节滑动变阻器滑片，使电流表A₁示数为________A时，小灯泡正常发光。此时电流表A₂的示数如图丙所示，则小灯泡的额定功率为________W。

（3）在实验测量过程中，电流表A₁与R₀串联起来作用相当于________。

热敏电阻的阻值会随温度的改变而改变。小明同学用甲图所示的电路来探究热敏电阻R_T的阻值与温度的关系。已知M为控温器，电源电压恒为12伏，R为电阻箱（一种可以改变并读出阻值的变阻器）。

（1）在控温器中应该加入下列哪种液体？

A．自来水  B．煤油  C．食盐溶液

（2）当控温器中液体温度为80℃，电阻箱阻值为100欧时，电流表的示数为0.1安。则该温度下热敏电阻的阻值为         欧。

（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1安。通过计算得到相关数据记录如下。从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而          。

（4）在科技创新活动中，小明用该热敏电阻和电压表制成了一支指针式温度计（如图乙）。它可以直接在电压表刻度盘上读出相应温度。若电压表的读数会随温度的升高而增大，则应在原理图（丙）中              两端接入一电压表。

A．ab             B．bc              C．ac
