（4分）如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。接导电路后，观察到小磁针偏转。

（1）实验探究的是通电直导线周围是否存在 __▲_____ 。

（2）改变直导线中的电流方向，小磁针偏转方向也发生改变，表明 ______▲_____ 。

（3）实验中小磁针的作用是 ___▲______ 。

（4）实验中用到的一种重要科学研究方法是 ____▲______ 。

A.类比法 B.转换法

C.控制变量法 D.等效替代法

(6分)如图所示，工人师傅用一个定滑轮和动滑轮组成滑轮组，把重为500N的箱子匀速提升5m，动滑轮的质量为8kg，不计绳重和摩擦，取g=10N/kg．

(1)在图中用笔画线代替细绳组装滑轮组．

(2)在向上提升箱子的过程中，人对绳子的拉力为多大?

(3)在向上提升箱子的过程中，滑轮组的机械效率为多少?

(7分)小红按图甲所示的电路探究电阻上的电流跟两端电压的关系。

（1）根据图甲，将图乙中的实物电路连接好，要求变阻器滑片向右移动时，电流表的示数变小；

（2）连接好电路后，闭合开关，发现无论怎样移动滑片P，电流表示数始终为0，电压表示数约为3V，则电路中出现的故障可能是______▲_________；

（3）排除故障后，调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如下表所示，分析数据后发现表格中电流值与电压值不成正比，检查两电表均无故障，你认为可能的原因是______▲_________；

U/V	0.5	1.0	1.5	2.0	2.5	3.0
I/A	0.14	0.24	0.34	0.44	0.54	0.64

（4）现将图乙中的电阻R换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，若要测出该小灯泡的额定功率，则原实验器材中必须改动的是______▲_________；

（5）经检查无误后，闭合开关，调节变阻器的滑片使小灯泡正常发光，电流表示数如图丙所示，则此时流过灯泡的电流是______▲___A，灯泡的额定功率是____▲_______W。（结果保留两位小数）

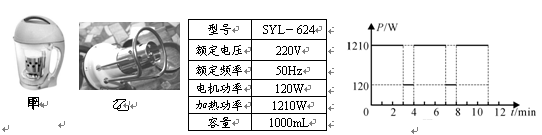

（8分）小明的妈妈为了改善早餐的营养，买了一台全自动豆浆机，如图甲所示。图乙所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。下表是这个豆浆机的主要技术参数；图所示是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的“P－t”图像。不考虑温度对电阻的影响。

（1）豆浆机正常工作时的最大电流是多大？

（2）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？

（3）在一次豆浆机工作的时候，小明将家里的其它用电器都关闭，他观察到豆浆机的电热管工作时，家里标有“1200r/kW·h”字样的电能表转盘在1min内转过了20转。此时豆浆机的实际功率多大，实际电压是多大？

（8分）装修房子期间，小明准备为酒柜安装小射灯（额定电压为12V），他把小射灯直接接入家庭电路后，刚一通电小射灯的灯丝就被烧断了，经检查发现，还有一个配件忘记安装了。

（1）没有安装配件导致小射灯被烧坏的原因是小射灯的实际电压__▲__额定电压。

（2）小明想知道灯丝电阻随温度变化的规律，他利用实验室的器材设计了图甲所示的电路，小灯泡的额定电压为2.5V。闭合开关后，发现小灯泡不发光，经检查是由于某根导线断了造成的。他又利用图乙的电路对图甲的电路进行检测。检测时他应该将图甲中的开关___▲__，若检验灯发光说明被检测导线___▲__（选填“断了”或“没断”）。

（3）更换导线后，正确进行实验并将数据填入下表（电源电压恒为4V）。分析实验数据发现：温度越高，灯丝电阻越___▲__。根据表中的数据分析，下列滑动变阻器的规格符合实验要求的是__▲ ___。

A．30Ω 0.2A B．20Ω 1A C．10Ω 1A D．5Ω l.5A
