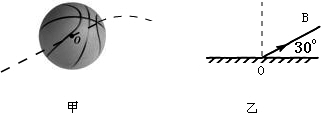

按要求作图（必须用尺作图）
（1）在图甲中画出抛出去的篮球所受重力的示意图；
（2）在图乙中画出反射光线OB的入射光线，并标出入射角大小．

小明用40N的水平拉力拉着重200N的物体在水平面上前进了5m，则拉力做的功为

1. A.
   1000J
2. B.
   0J
3. C.
   800J
4. D.
   200J

如表是小明测一轮滑组机械效率时记录的有关数据：

项目 　 数据 次数	动滑轮重G/N	物重G/N	钩码上升高度h/m	拉力F/N	拉力作用点移动距离s/m	滑轮组的机械效率η
1	0.3	2	0.1	1.2	0.3	55.6%
2	0.3	4	0.1	2.0	0.3	66.7%
3	0.3	8	0.1	3.7	0.3	甲

（1）请在图中画出实验中滑轮组的绕绳．
（2）通过计算得出表格中甲的机械效率是________%．
（3）由表格收集的数据可知，用同一滑轮组提升不同的重物至同一高度，随着提升物重的增加，滑轮组的机械效率将________（选填“变大”或“变小”）．
（4）进一步分析表格数据可知，随着提升物重的增加，滑轮组的额外功________（选填“变大”、“变小”或“不变”），原因是________．

一只容量为1.5L的暖水瓶，至多可装________kg的水．

如图为小明同学制作的模型照相机．使用时正确方法是：将________（填“左端”或“右端”）朝较亮的室外，通过调整内外纸筒的相对距离，可以在半透明膜上看到远处景物倒立的清晰的像．此时如果看远景是很清晰，要看近景时，应把内纸筒________（填“靠近”或“远离”）凸透镜一些．

在A镊子、B钢丝钳、C扳手、D天平、E钓鱼杆、F撬铁路枕木上道钉的道钉撬、G瓶盖起子、H缝纫机脚踏板、I筷子、J食品夹、K羊角锤、L理发剪刀、M旗杆上的小轮中，属于省力杠杆的有________属于费力杠杆的有________，属于等臂杠杆的有________．

小明同学家有一款新型太阳能电源．电源分为两个部分：太阳能充电器和内置高容量充电电池．充电器展开后象风扇的叶子，如图所示．使用说明书标明，太阳正常照晒时，每块太阳能板平均每小时接收的太阳能为10⁶J，光电转换效率为15%．小明给电能耗尽的电池充电，将充电器展开放在阳光下正常照晒10h，显示屏显示电池充电完成．
（1）用充好电的电池给额定功率为250W的电脑供电，最多可让该电脑正常工作多长时间？
（2）大阳能充电器与传统的充电器相比有哪些优点？（要求写出二条）
（3）充电电池有一定的寿命，处理废旧充电电池的科学方法是________（填写序号）
A、直接深埋　　B、明火焚烧　　C、抛至水中　　D、分类回收．

两根电阻丝的电阻为R₁的R₂，且R₁＞R₂，接在一电压不变的电源上，用来加热一壶水．欲使水的温度升高得快，应采取的办法是

1. A.
   先把两根电阻丝串联后接到电源两端
2. B.
   先把两根电阻丝并联后接到电源两端
3. C.
   单独使用电阻较小的电阻丝R₂接在电源两端
4. D.
   单独使用电阻较大的电阻丝R₁接在电源两端

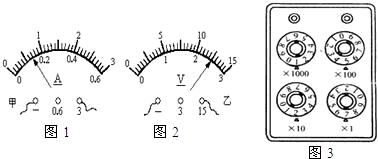

图1电流表的示数是________A；图2电压表的示数是________V；图3电阻箱的示数是________Ω．

两个粗细不同，最小刻度都是1毫升的量筒，测量液体体积时，比较准确的是

1. A.
   粗量筒
2. B.
   细量筒
3. C.
   都一样
4. D.
   无法确定
