在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ)，电流表、电压表各一个，开关一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“20Ω2A”、“50Ω1A”)，导线若干。

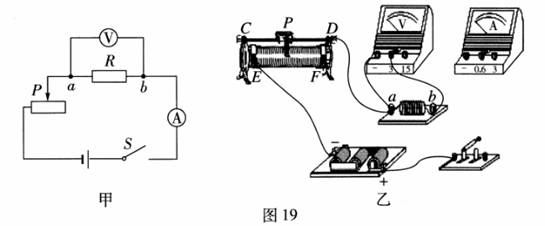

（1）请根据图19甲的电路图用笔画线将图⒆乙实物图连接完整(注意电流表的量程选择)。
（2）小李实验时，在c、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向 (选填“E”或“F”)端移动，小李移动变阻器滑片P的目的是： 。
（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是 。他这样选择的理由是： 。
如图17，底面积为80cm3的圆筒形容器内装有适量的水，放在水平桌面上；底面积为60 cm2、高为12cm的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下。小王要探究圆柱形物体A逐渐浸人圆筒形容器内的水中时(水没有溢出容器)，弹簧测力计的示数F与圆柱形物体A下表面离水面的距离h的关系。(不计细线重，g取10N/kg)
（1）除图17中的器材外，还需要的测量工具是 。
（2）小王从圆柱体接触水面至接触容器底之前，分别记下九和F，并将
测量的结果填写在下面的表格中。
①依据表中数据，在图18的方格纸中画出F与h关系的图象。
②分析表中数据、观察图象，可以得出结论：在物体A没有浸没之前，当h增大时，弹簧测力计的示数F ；在物体A浸没后，当增大h时，弹簧测力计的示数F 。(均选填“增大”、“减小”或“不变”)
③从表格中可知：在做次序3的实验时，物体A受到的浮力为 N。
（3）物体A在容器内浸没后与未放人物体A前比较，水对容器底产生的压强增加了 Pa。
（3）如图16的电压表，若选0~3Ⅴ的量程，读数为 Ⅴ；若选0~15Ⅴ的量程，读数为 Ⅴ。
（2）如图15，电能表的示数为 度；在某段时间内转盘转过1000转，表示此段时间内用了 度电。
如图14用刻度尺测量一物体的宽度，该刻度尺的分度值是 ，物体的宽度是 cm。
（5）声控开关在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的人口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光。请按题意将图13的电路连接完整。
（4）根据图12中光的传播方向，在虚线框内画上凸透镜或凹透镜。
（3）画出图11中人射光线AO的反射光线。
（2）如图10，杠杆OB可绕O点转动，在力F的作用下在水平位置平衡，画出力F的力臂L。
（1）画出图9中静止在水平桌面上的物体A所受重力及支持力的示意图。
