小萍用如图13所示电路探究电磁铁磁性强弱与电流大小的关系。

（1）请你用笔画线帮她把电路连接完整。(电路中电流约0.5A)

（2）闭合开关，滑动变阻器的滑片向端移动时，电磁铁吸引大头针的数量将变________________。

（3）实验中如图14所示的电流表示数为______A。

如图12所示，是“探究导体在磁场中运动时产生感应电流的条件”实验装置。铜棒ab、电流表、开关组成闭合电路。

(1)闭合开关后，使铜棒a b上下运动，电流表指针__________(填“能”或“不能”)发生偏转。

(2)要使电流表指针发生偏转，铜棒ab应_______运动，这是一

种__      ____现象，利用这一原理可制成___________。

(3)要使电流表指针偏转方向发生改变，可以采取两种方法。

方法一：__________________________；

方法二：__________________________。

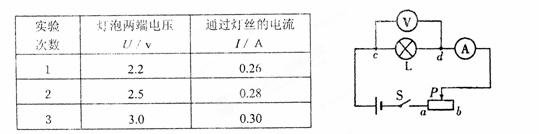

小明利用如图所示的电路来测定小灯泡的电功率．已知小灯泡的额定电压为2.5V，所用的滑动变阻器标有“15Ω、1.5 A”字样，电源电压保持4.5V不变．

   (1)小明测得的三次数据如上表所示，则小灯泡的额定功率为____________w；

   (2)灯泡正常发光时，滑动变阻器接入的电阻是    Ω

 (2)小明分析表中数据后发现：当灯丝两端电压改变时，灯丝电阻也在改变．你认为引起灯丝电阻变化的原因是：__________________________________；请你根据生活经验或科技应用列举一例：___________________________________________________

蒸发和沸腾是汽化的两种方式．在探究水的沸腾实验中，某同学提出如下问题：水沸腾后如果继续加热是不是温度越来越高？他仔细观察到沸腾前和沸腾时水中气泡上升时的情况，如图所示：

（1）图         是水在沸腾前的情况，实验过程中记录数据如下表：

（2）以上数据中，明显错误的是第       min的记录．

（3）分析数据可知，水沸腾时的温度是          ℃．

（4）在实验时，该同学按实验步骤进行了正确的操作，但是从开始到水沸腾这段时间过长，请你帮他分析这可能是                                 原因造成的（给出一种原因即可），解决的方法是                                        ．

（5）由实验结果可以看出水沸腾的特点是：         ____                      ．

（6）水沸腾时，可以看到水面上不停的冒“白气”，此现象产生的原因是：        ．

在做凸透镜成像实验时：

（1）要把蜡烛、凸透镜、光屏放在光具座上，并调整蜡烛、凸透镜和光屏使它们的中心大致在              ，点燃蜡烛应在调整高度之________（“前”或“后”）．

（2）实验时间过长时，蜡烛将会消耗，如果不随时调整高度，光屏上的像将会向_____（“上”或“下”）移动．

（3）当蜡烛位于凸透镜5倍焦距时，在光屏上能出现_______（填“倒立”或“正立”）_______（填“放大”或“缩小”）的________（填“实像”或“虚像”），然后蜡烛继续向焦点靠近的过程中所成的像将___________（填“变大”或“变小”）．当移到焦点以内时，应该是从_____________这一侧透过透镜看到在____________这一侧所成的放大的像（都是选填“光屏”或“蜡烛”）．

请你在图11中，标出小磁针的 N、S 极及通电螺线管周围的磁感线方向　　　

画出图10中S点发出的一条入射光线经平面镜反射后过P点的光路．

在图9中完成凸透镜光路图

在如图8所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线将滑动变阻器连入电路.

如图所示的电路，电源电压不变，闭合开关S，滑动变阻器R₂的滑片向右滑动时，电压表的示数         ，电阻R₁消耗的功率          ，电路消耗的总功率        .（填“变大”、“变小”、“不变”）
