磁场的强弱可用磁感应强度（B）表示，单位为特（T）。某些材料的电阻值随磁场增强而增大的现象称为磁阻效应，用这些材料制成的电阻称为磁敏电阻，利用磁敏电阻可以测量磁感应强度。某磁敏电阻RB在室温下的阻值与外加磁场B大小间的对应关系如表所示。
| 外加磁场B／T | 0 | 0．04 | 0．08 | 0．12 | 0．16 | 0．20 |
| 磁敏电阻RB／Ω | 150 | 170 | 200 | 230 | 260 | 300 |
把RB接入如图所示电路(电源电压恒为9V，滑动变阻器R’上标有“100Ω 1A”字样)，并在室温下进行实验。
(1)当外加磁场增强时，电路中的电流 (填“变大”、“变小”或“不变”)；为了使电压表的示数保持不变，滑动变阻器R’的滑片JF)应向 (填“a”或“b”)端移动；
(2)RB所在处无外加磁场时，RB=150Ω；此时闭合开关，滑片P在a端和b端之间移动时，电压表示数的变化范围是多少?(不计实验电路产生的磁场，下同)
(3)当电路置于某磁场处，滑动变阻器R’滑片P位于b端时，电压表的示数为6V，则该处磁场的磁感应强度为 T。
你见过戴着面罩或墨镜的工人进行电焊作业吗？电焊是利用电流的热效应产生高温，将焊条熔化，从而使两金属部件焊接在一起。电焊机工作时有很大电流，但不会连续工作，所以导线中会产生迅速变化、时断时续的电流。
（1）电焊机输出电压40 V、输出功率2000W，某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表，从安全角度考虑，计算说明应选择哪种导线作为电焊机的输出导线？
| 导 线 规 格 | ||||
| 导线横截面积S/mm2 | 2．5 | 4 | 6 | 10 |
| 安全载流量I/ A | 28 | 37 | 47 | 68 |
（2）焊条熔点为1100℃，比热容为0.4×103J／（kg·℃）。假设电流放出的热量全部被焊条吸收并使焊条升温，电焊机工作4s，可使一根质量为20g的焊条全部熔化吗？
（3）电焊机工作时会对周围的居民或行人的生活造成一定的影响，请指出其中的两点。
小明在欣赏圣诞树上的小彩灯时发现，各小彩灯的连接方式为串联，当其中一只灯丝熔断，其他彩灯却仍能发光，如图甲，这是为什么呢？他仔细观察灯泡的构造如图乙，查阅得知细金属丝表面涂有绝缘物质；取一只完好的彩灯，按图丙电路进行实验，电源电压为7.5伏，数据及现象记录如下表：
| 实验次数 | 1 | 2 | 3 | 4 | 5 | 6 |
| 电压（伏） | 0.3 | 1 | 2 | 4 | 6 | 7.5 |
| 电流（安） | 0.06 | 0.10 | 0.12 | 0.20 | 0 | |
| 彩灯亮度 | 不发红 | 弱光 | 较亮 | 亮 | 很亮 | 灯丝烧断 |
请依据上述信息完成以下问题：
（1）第4次实验电流表示数如图丁，其读数为＿＿＿＿安；
（2）从数据中发现，通过彩灯的电流与电压不成正比，其原因是＿＿＿＿＿＿＿＿＿＿＿；
（3）能证实灯丝支架与细金属丝之间有绝缘物质的实验现象是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；
（4）请依据彩灯结构及实验现象，推测彩灯串中一只灯丝熔断其他彩灯却仍能发光的原因是＿＿＿＿＿＿＿＿＿＿＿＿。
热敏电阻的阻值会随温度的改变而改变。小明同学用甲图所示的电路来探究热敏电阻RT的阻值与温度的关系。已知M为控温器，电源电压恒为12伏，R为电阻箱（一种可以改变并读出阻值的变阻器）。
（1）在控温器中应该加入下列哪种液体？
A．自来水 B．煤油 C．食盐溶液
（2）当控温器中液体温度为80℃，电阻箱阻值为100欧时，电流表的示数为0.1安。则该温度下热敏电阻的阻值为 欧。
（3）依次改变控温器中的液体温度，同时改变电阻箱的阻值，使电流表的示数始终保持在0.1安。通过计算得到相关数据记录如下。从表中可以看出，在一定温度范围内，该热敏电阻的阻值随温度的升高而 。
| 温度t（℃） | 70 | 60 | 50 | 40 | 30 | 20 | 10 | … |
| 电阻RT（欧） | 22 | 28 | 35 | 44 | 56 | 73 | 94 | … |
（4）在科技创新活动中，小明用该热敏电阻和电压表制成了一支指针式温度计（如图乙）。它可以直接在电压表刻度盘上读出相应温度。若电压表的读数会随温度的升高而增大，则应在原理图（丙）中 两端接入一电压表。
A．ab B．bc C．ac

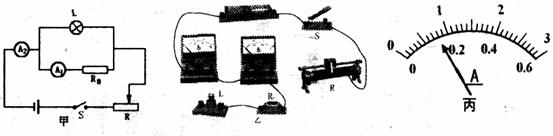

小阳利用已有的实验器材，为了测定标有“2.5V”字样小灯泡的额定功率，设计了如图甲所示的电路图，其中定值电阻R0的阻值为5Ω。
| |
| |
（1）请你依据电路图用笔画线代替导线，把图乙连接完整。(导线不得交叉)
（2）正确连接好电路后，闭合开关s，调节滑动变阻器滑片，使电流表A1示数为________A时，小灯泡正常发光。此时电流表A2的示数如图丙所示，则小灯泡的额定功率为________W。
（3）在实验测量过程中，电流表A1与R0串联起来作用相当于________。
用实验室提供的常用器材（电源是一节干电池）测电阻时，小明与另外三位同学各自设计了下列甲、乙、丙、丁四个电路图.
(1)小明连接好电路后，闭合开关S，移动滑动变阻器的滑片P，测得数据如下：
| 电压表示数U/V | 0.6 | 0.8 | 1.0 | 1.2 | 1.4 |
| 电流表示数I/A | 0.18 | 0.24 | 0.30 | 0.36 | 0.42 |
请你通过分析表格中的实验数据，推断小明在实验中所用的电路图是 图。
(2)另外三位同学连接好电路后，闭合开关S，移动变阻器的滑片P时，分别出现了下列三种异常现象：
(A)电流表示数有变化，电压表示数几乎为零
(B)电流表示数几乎为零，电压表示数基本不变
(C)电流表烧坏
请你判断：按 图连接的电路出现现象(A）；按图 连接的电路出现现象(B)；按 图连接的电路出现现象(C).
(3)请你根据上表中的数据，在右图中画出I-U图线.分析图线你能得出的结论是： .
在探究“斜面的机械效率高低与斜面的倾斜程度有什么关系”的实验中，用沿斜面向上的力F拉动小车，使小车从斜面底端匀速运动到斜面顶端，如图所示。多次改变斜面倾斜程度，部分实验数据记录在下面的表格中，根据表格中数据回答下列问题：
| 斜面 倾斜度 | 小车重量 G/N | 斜面高度 h/m | 沿斜面拉力F/N | 斜面长 S/m | 有用功 W有/J | 总功 W总/J | 斜面的 机械效率 |
| 较缓 | 10 | 0.1 | 3 | 1 | 1 | 3 | 33.3% |
| 较陡 | 10 | 0.2 | 4 | 1 | 2 | 4 | 50% |
| 最陡 | 10 | 0.4 | 1 | 6 |
（1）当斜面“最陡”时，沿斜面拉力为 N；做的有用功为 J；斜面的机械效率为 %。
（2）通过对上述实验数据的分析，你认为斜面省力情况与斜面倾斜程度的关系是：斜面越陡，需要的拉力越 。
（3）根据上面实验数据，你可以获得该实验探究的初步结论是： 。
