为了验证并联电路的电流特点，小薇设计了如图所示的电路进行实验。

（1）在连接电路时，开关应处于       状态。

（2）小薇先将电流表接在L₁所在的支路上，闭合开关后，观察到灯L₂发光，但灯L₁不发光，电流表的示数为零，电路可能存在的故障是                         。

（3）排除故障后，她测出了L₁、L₂支路和干路上的电流分别为I₁、I₂和I，电流表示数如图中甲、乙、丙所示，可读出I₁=0.5A，I₂=      A,I=       A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是                 。（写出关系式即可）

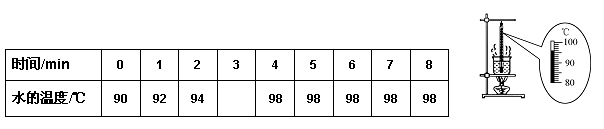

在探究“水的沸腾”的实验中，当水温升到90℃时，每隔1min记录一次温度计的示数，直到水沸腾5min后停止读数，部分数据记录如下表：

（1）某次数据没有记录，当时温度计示数如图所示，请将漏填的数据填在表格内。

（2）根据表中实验数据，可知水的沸点是    ℃；由水的沸点，可判断出当时的大气压        1标准大气压。

（3）在探究结束后，四位同学分别交流展示了自己所绘制的水的温度和时间关系的曲线，如下图所示。其中能正确反映研究水沸腾过程中温度随时间变化关系的是（      ）

如图是理发用的电吹风机电路，其中电动机通电后可以送风，电热丝通电后可以发热。工作时，旋转选择开关，使其同时与触点_______、________接触时，电吹风机送出来的是自然风；旋转选择开关，使其同时与触点________、________接触时，电吹风机送出来的是热风。

如图所示，凉铁板上出现了大量的小水滴，小水滴是由壶嘴喷出的水蒸气_______形成的；要在铁板上产生更多的水滴，可以采取的措施有：_____________。高烧病人用冰袋降温是利用了_________________。

小明利用一个焦距未知的凸透镜探究其成像规律，进行了如下操作并得到了相关的结论。请你将空缺部分补充完整。

（1）将一束平行光射向凸透镜，得到如图所示的光路图。则该凸透镜的焦距为      cm。

（2）将蜡烛、凸透镜和光屏放在光具座上，并使烛焰、凸透镜和光屏三者的中心大致在        。

小明同学用某种物质做熔化实验，如图所示，当物体温度达到75℃时，每隔1min记录一次温度计示数，得到下面的一组数据：

以上数据可以得出结论：

⑴这种物质一定是_        （选填“晶体”或“非晶体”）。  ⑵这种物质的熔点是_       ℃。

⑶在第4min内该物质处于         状态。

如图是探究平面镜成像特点的实验装置。

（1）选择两根完全一样的蜡烛A和B，是为了比较像与       的大小。

（2）用玻璃板代替平面镜的目的是                   。

（3）如果将蜡烛A向玻璃板靠近，像的大小会    .

（4）点燃竖直放置在水平桌面上的蜡烛A，小红同学在桌面上无论怎样移动玻璃板后面的蜡烛B，都无法与蜡烛A的像重合，请你判断其原因是                              。

（5）移去后面的蜡烛B，并在其所在位置上放置一光屏，则光屏上       （选填“能”或“不能”）接收到烛焰的像，所以平面镜所成的像是       像。

为了探究光的反射规律，小明进行了如图所示的实验。

（1）当他把右边的纸板B以法线ON为轴向前折或向后折时，        （选填“能”或“不能”）看到反射光线。

（2）如果让光线逆着OF的方向射向镜面，会发现反射光线沿着OE方向射出，这表明         。

在图中画出反射光线OB，并标出反射角及其度数。

画出如图所示的折射光线。
