夏天的早晨，树叶上常常会有一些露珠。透过这些露珠看到的叶脉会更清楚，这是由于露珠相当于一个“凸透镜”，使叶脉放大了。这种情形下，叶脉应该位于“凸透镜”的（    ）

A.一倍焦距以内    B.一倍焦距和二倍焦距之间     C.二倍焦距处         D.二倍焦距以外

2011年1月4日下午6点8分至23分，X射线太空望远镜拍摄到了美丽震慑的日环食。当发生日环食时，透过茂密的树叶，在树下地面上形成的亮斑是（　　 ）　

A.圆环形的　　 B.圆形的　 C.树叶形的　　 D.小孔的形状

如图所示的四种现象中，属于光的反射现象的是（     ）

如图所示，用悬挂着的乒乓球接触正在发声的音叉，乒乓球会多次被

弹开。这个实验是用来探究（    ）

A.声音能否在真空中传播        B.声音产生的原因

C.音调是否与频率有关          D.声音传播是否需要时间

电热饮水机有加热和保温两种状态（由机内温控开关S₀直接控制），从说明书上收集到如下数据及如图所示的电路原理图。

（1）       温控开关S₀ 断开时，饮水机处于哪种工作状态？

（2）       求电阻R的阻值。

（3）       求电阻R₁的阻值。

如图15所示，当只闭合开关S₁时，电流表的示数为1A；开关S1、S2同时闭合时，电流表的示数为1.5A。已知电阻R₁=12Ω，求：

(1)电源的电压；

 (2)通过电阻R₂的电流；

 (3)通电1min电阻R₂上消耗的电能。

如图所示电路中，已知电源电压为12V且保持不变，R₁=20Ω，当开关闭合后，电流表的示数为0.4A。求：

   （1）R₁两端的电压；

（2）电压表的示数；

（3）电阻R₂的阻值。

小丽要研究电磁铁的磁性强弱跟什么因素有关．现有线圈匝数分别为50匝和100匝的外形相同的电磁铁，她先后将这两个电磁铁接入图的电路中．闭合开关S后用电磁铁吸引大头针，并移动滑动变阻器的滑片P．重复了多次实验，

记录如下：

（1）实验中小丽是通过电磁铁吸引大头针的多少来判定其            的。

（2）电路的      可控制电磁铁磁性的有无，电磁铁的极性由电流的      控制。

（3）分析第1、2、3次的实验记录，会发现________相同时，________磁性越强。

（4）分析第2、_____次的实验记录，会发现________相同时，________磁性越强。

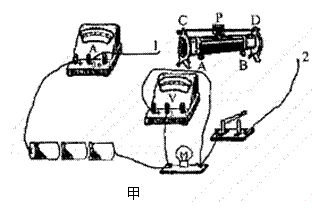

如图甲所示的实验电路可以测量小灯泡的功率或电阻，已知小灯泡上标有“2.5V”字样。

（1）用笔画线代替导线完成电路连接。要求：使滑动变阻器滑片P向右滑动时变

阻器阻值变小。（2分）

（2）实验中滑动变阻器的作用是：①                  ②

(3)实验中，当滑动变阻器滑片在某一位置时，电流表的示数如图乙所示。请读出它的示数，并将其数据填入表中（表中已有另外两次实验的数据）。

(4)移动滑动变阻器，电压表的示数为2V，为测出小灯泡的额定功率，应将滑片P向       端(选填“A”或“B”)移动，根据表中的数据可算出该小灯泡的额定功率是___________W。

（5）分析实验数据可以得出小灯泡的电阻随着电压的增大而        ，这是因为小灯泡的电阻受到         的影响。

如图（a）所示为研究温度不变时，电阻大小与导体长度和横截面积关系的实验电路，图（b）中甲、乙、丙同材料的金属丝先后接入图所示电路中的A、B之间，闭合开关S，调节滑动变阻器，（1）通过比较____________的大小得出结论。（2）为研究电阻大小与长度的关系，应选______、____两根合金丝（填合金丝代号，下同）。（3）为研究电阻大小与横截面积的关系，应选____、_____两根合金丝。
