关于声现象，下列说法中正确的是

（A）声音在空气和铁棒中的传播速度相同       （B）一切正在发声的物体都在振动

（C）声音可以在真空中传播                       （D）男女同学说话时的音调都是相同的

在探究“导体产生的热量与导体两端的电压、电阻和通电时间关系”的实验中，实验装置如图19所示，两烧瓶A、B中煤油质量相等，两只温度计的示数相同，电阻丝的阻值R₁>R₂。

（1）在这个实验中，电流产生热量的多少是通过_____________________体现出来的。实验中采用这种电路连接方式的目的是　　　　 　　 　　。

（2）烧瓶中不装水而装煤油，是因为水的比热容较　　 。开关接在干路上，是为了控制　 　　　　相同。

（3）闭合开关后，发现B中温度计的示数上升较快，则B中电阻丝放出的热

量比A中放出的热量　　　 ，由此得出的实验结论是_______________　　　　　　　　　　　。

（4）实验中有同学提议利用该装置“比较水和煤油的吸热能力”，则他们应将

其中的一个烧瓶中的煤油换成　　　 相等的水，并使A、B两烧瓶中金属丝的电阻　　　　 。

（5）若B瓶中的温度计示数变化了10℃，电阻丝R₂消耗了3.15×10^-3kW·h的电能，则烧瓶中煤油的质量是________。[已知c_煤油=2.1×10³J／(kg·℃)，不计热损失]

小明用如图18所示电路做“测量小灯泡电功率”实验，已知小灯泡的额定电压为2.5V。

（1）小明在检查仪器时，发现电流表指针如图18甲所示，则小明接下来的操作是　　　　　　 。

（2）电路正确连接后，闭合开关，移动滑片P，发观灯泡总不亮，且电流表无示数，但电压表示数接近3V，则故障原因可能是（　 ）

A. 灯泡短路　　　　　　　　　　　 B. 灯泡断路

C. 滑动变阻器某处断路　　 　　　　D. 开关接触不良

（3）排除故障后，当电压表示数为　 　　V时，小灯泡正常发光，此时电流表指针如图乙所示，其示数为　 　　A，由此可知，小灯泡的额定功率为　 　　W。

（4）利用该实验还可以测定小灯泡的电阻。根据以上实验数据可知，这个小灯泡正常发光时的电阻为_______Ω。

（5）实验中，小明通过移动滑动变阻器的滑片，多次测量通过小灯泡的电流和它两端的电压，在对测量的数据进行记录和处理时，小明设计了如下表格，你认为这张表格的设计是　　　　 （正确∕错误）的。

在“探究电流与电压、电阻关系”的实验中：

（1）如图所示，用笔画线代替导线，将实验电路连接完整（要求：滑片在右端时滑动变阻器接入电路的阻值最大）。

（2）闭合开关，向左移动变阻器滑片，电流表示数　　　 。

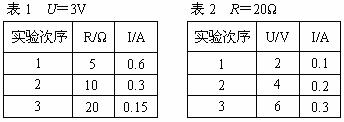

（3）实验数据记录如下：

①分析表1数据，可以得出的结论是：

____________________________________________________。

②分析表2数据，可以得出的结论是：

____________________________________________________。

（4）如表1所示，在研究电流与电阻关系时，当把定值电阻由5Ω换成10Ω，闭合开关后，下一步操作是：调节滑动变阻器的滑片，保持　　　　 　　　　　 不变。

小明猜想：动能的大小可能与物体的质量与物体的速度有关，因此，他设计了如下两种实验方案：

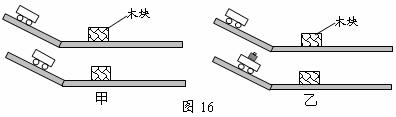

A．让同一辆小车分别从同一斜面的不同高度由静止开始下滑，与放在水平面上的木块相碰，比较木块在水平面上移动的距离（如图16甲所示）。

B．让不同质量的小车分别从同一斜面的不同高度由静止开始下滑，与放在水平面上的木块相碰，比较木块在水平面上移动的距离（如图16乙所示）。

上述两种实验方案中：

（1）A方案是为了探究动能大小与　 　　 的关系。若木块被撞后移动的距离越远，说明小车对木块　 　　　越多，小车撞击木块时的动能越　　 。

（2）小明想用B方案探究动能大小与质量的关系，该方案是否合理? 　　　 ；理由是　 　　　　　　　　　　　　　　。

（3）若水平面绝对光滑且不计空气阻力，该实验还能得出结论吗?答：________。

小丽和小宇同学在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个。

（1）实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆左端低，右端高，此时，应把杠杆两端的平衡螺母向　　　（选填“左”或“右”）调节，使杠杆在水平位置平衡。

（2）杠杆调节平衡后，小丽同学在A点悬挂2个重均为0.5N的钩码，在B点用弹簧测力计拉杠杆，使杠杆水平平衡，如图15所示，这样做的目的是为了便于测量　　　　 。要使弹簧测力计示数最小，弹簧测力计的拉力应沿　　　　　　方向，大小为 　　 N。

（3）杠杆调节平衡后，小宇同学经过实验，获得了下述数据：

于是小宇得出了杠杆的平衡条件为：“动力＋动力臂＝阻力＋阻力臂”。你认为小宇的实验过程存在的问题是：　　　　　　　　 　　　　　　。

如图甲电路所示，电源电压为9V且保持不变，小灯泡L标有“6V 6W”的字样，小灯泡的电流随电压的变化曲线如图14乙所示。求：

（1）小灯炮正常发光时电阻为多少欧?

（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦?

（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？

如图所示，工人用滑轮组提升重240N的物体，所用的拉力为150N，物体在5秒内匀速上升lm。求：

　 （1）拉力做的总功；

　 （2）拉力做功的功率；

（3）滑轮组的机械效率。

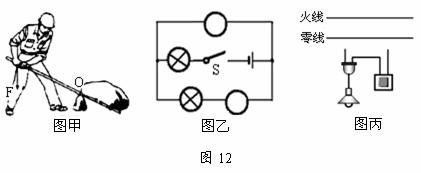

（1）如图12甲，请画出撬石块时动力F的力臂L。

（2）如图12乙，在圆圈内填入正确的电表符号，使开关闭合后两灯都能发光。

（3）如图12丙，用笔画线代替导线将螺口灯泡与按钮开关正确接入电路。

一家用电能表如图11所示，测得接在电路中的电能表转盘10min内转了30 r，则电路消耗的电能是　　 　　　J。若某日电能表读数如图11，现只将一个“220V 800W”的电暖器接入电路中，正常工作5 h，电暖器消耗电能　　　　kW·h，此时电能表示数变为
