小明和小强利用给出的器材分别设计了测未知电阻Rx阻值的电路（电路图如图所示，甲图是小明设计的，乙图是小强设计的）。器材：已知电阻R0、电流表（或电压表）、开关、电源（电压未知）未知电阻Rx、导线若干。（1）请你判断： 设计的电路能测出未知电阻Rx的阻值。（不能重新连接电路，改变元件位置）（2）根据你确定的结果，帮助小明（或小强）完成实验主要步骤，标明测量的物理量： ①按电路图连接电路。②： 。 ③： 。 ④ 整理器材。 （3）测量结果的表达式：Rx= 。

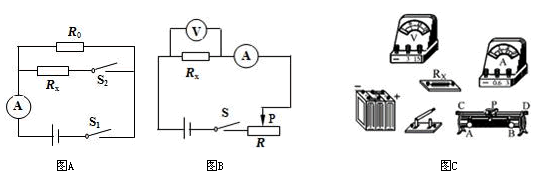

在学习欧姆定律之后，老师请同学们设计一个测未知电阻Rx的电路。（1）小明同学设计的电路如图A所示。R0为已知阻值的电阻，当S1闭合、S2断开时，电流表读数为I；当S1、S2都闭合时，电流表读数为I1。请你写出小明同学测Rx的表达式Rx= 。（2）小红设计了一种不同于小明同学设计的测量电路，如图B所示。请你将图C中的器材按图B电路连接起来（用笔连线表示导线），要求滑动变阻器的滑片P处于最右端时，连入电路的阻值最大。（3）小红设计的电路中，电源电压为12V，调节滑动变阻器的滑片P，使电流表的示数为0.2A时，电压表的示数恰为8V，求①Rx的电阻值 ②变阻器连入电路的电阻 ③滑动变阻器消耗的电功率。
