用滑动变阻器改变小灯泡的亮度．

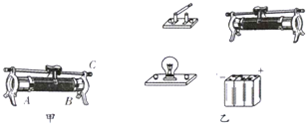

（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图一所示．若要把它其中的两个接线柱连接到电路中去，共有______种接法；“20Ω”指的是______接线柱间的电阻值，“2A”指的是______．
（2）现再给电源、小灯泡、开关各一个，导线若干，请在图二中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗．
（3）如果你还想知道电路中电流值的改变情况，需在电路中再______联一个电流表，并增加______根导线．

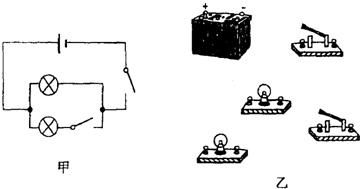

按照下图甲的电路图，将乙中的元件连成电路（元件位置不动，用笔画线表示导线）．

如图所示，把两个小灯泡串联接入电路研究串联电路特点．
（1）开关闭合并且两灯都发光时，取下其中一个灯，可观察到______现象；
（2）在串联的两个小灯电路中再串联一个小灯，闭合开关后可观察到______现象；
（3）以上两个现象都说明了串联电路______这一特点．

如图器材，要求设计一电路：闭合任一开关灯都亮．画出电路图并连接实物．

在学习了电路和欧姆定律的知识后，同学们按照老师的要求到实验室进行“欧姆定律”的验证性实验．右图是具体验证的实物电路图，请按下面的要求作答．
（1）请把实物电路图画线正确连接．

（2）闭合开关试触时，发现电压表的指针向右偏转超过了刻度盘，其原因是 _________ ，应换用 _________ 量程．

（3）实验时，某同学把5 Ω、10 Ω、20 Ω的电阻分别接入电路中，探究导体中的电流与电阻的规律，记录数据时，把接入20 Ω时的电流值记漏了，请帮他填上，是 _________ A．该实验需要控制_________．

黑夜中看不见开关位置，为此小明设计了如图所示的电路。当单刀双掷开关S合向b时，照明灯亮、指示灯灭，避免指示灯费电；S合向a时，照明灯灭、指示灯亮，显示开关位置（S只能摆这两种状态）。他利用一个“10V 1W”的小灯泡和一段

的电阻丝安装指示灯。
（1）为使指示灯正常发光，请在图示方框内完成指示灯和电阻丝的连接电路。
（2）按上述设计，电阻丝需截用多长一段？
（3）若照明灯一天（24小时）使用6小时，则整个电路一天总共耗电多少度？

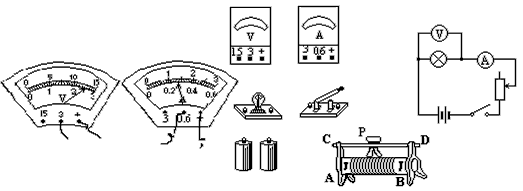

请按所给的电路图，将实物图连接起来，其中安培表的示数是________安培，伏特表的示数是___________伏特。

在“伏安法测电阻”的实验中.请完成下面备题：
(1)把如图所示的实物连接起来. 要求当滑片 P向左移动时.电压表的示数变小；

(2)如图所示是小明同学砗实验中连接的电路，请指出其错误；
①                                                              ，
②                                                              ，
③                                                              .

(3)小洋同学在实验中选择的电源为四节干电池串联的电池组，阻值大约为 5a的待测电阻，最大阻值为 25Ω的滑动变阻器，电压表有0~3V和0~15V两个量程，电流表有0~0.6A和0~3A两个量程. 实验中既要不损坏电表，为了较精确测量又要让电流表和电压表的指针偏转超过满刻度 .则电压表应选       量程，电流表应选      量程；
(4)小红同学按正确的电路图连接电路后. 闭合开关，发现电流表和电压表都有较小的示数，移动滑动变阻器的滑片时，两表示数都不变.其原因是                                                               .
(5)小乐同学按正确的电路图连接电路后. 闭会开关.发现电压表的指针向左侧没有刻度的地方偏转，原因是                                                               . 电流表的指针偏转到了右侧没有刻度的地方，原因是                               .

在“伏安法测电阻”实验中：
①如图所示是某同学连接的实验电路，但电路中有一根导线连接错误，请你在错的线上打“×”并改正过来．
②电路改正后，闭合开关，两只表示数如图，则此时灯的电阻R= _________ Ω．
③若滑动变阻器滑片P向右移动，电压表示数将 _________ ．（填“变大”、“变小”或“不变”）

如图，用滑动变阻器来调节灯泡的亮度，要求滑片P向左移动时，灯泡的亮度变暗．在虚线框内画出电路图，并用笔画线将实物图连接起来．
