小刚同学在实验室做连接电路的实验时，把两个灯泡和开关如图所示连接．
（1）小刚同学这样连接的错误是______；
（2）这样连接可能的危害是______；
（3）请你在图中只改动一根线，使两灯并联．（在要改动的线上打“×”，然后重新连线）
（4）请你在图中一根线上打“×”，使两灯串联．

（1）根据图1中所示的实物连接图，在方框内画出电路图．

（2）如图2用“瓶起子”起瓶盖的示意图．请画出动力F₁对支点0的力臂，并画出阻力的示意图．
（3）将图3中的各器材连成电路．要求：L₁灯和L₂灯并联；开关S₁只控制L₁灯，开关S₂控制L₁灯和L₂灯．

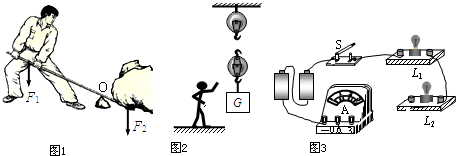

按照题目要求作图
（1）在图1中画出作用在撬棍上的力F₁和F₂的力臂L₁和L₂．
（2）人站在地面用图2中的装置将重物提起来，请在图上画出最合适的绳子绕法．
（3）在图3中，补上适当的导线，使两灯并联，电流表测干路中的电流．

完成下列作图：

（1）根据图1所示的电路图连接实物图
（2）在图2右侧画出左侧实物接线图对应的电路图．
（3）请在图3中用导线连接一个三孔插座和一盏带开关的电灯的照明电路．根据安全用电原则，将如图所示的元件连入电路．

根据以下要求，设计电路，用笔代线在图中画出相应的实物连接图．（导线不能交叉）要求：
（1）只闭合S₁时，红灯发光，绿灯不发光
（2）S₁、S₂都闭合时，两灯都发光
（3）只闭合S₂时，两灯均不发光．

如图所示，甲是玩具电风扇的电路图，请在乙图中连接它的实物电路．

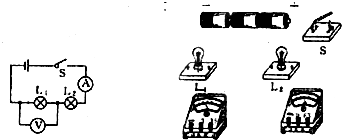

根据如图所示的电路图，将如图所示的电路元件连成实物图．

如图，关于开关的控制作用，下列说法正确的是（　　）

A．当S₁、S₂都闭合时，灯L₂、L₃发光

B．只闭合S₂，灯L₁、L₃不发光

C．只让灯L₃发光，应该只闭合S₁

D．当S₁、S₂都断开时，灯L₁、L₃发光

有三只彩灯串联在电路中，当它们都正常发光时，如果其中一只彩灯的灯丝突然断了，那么另外的两只彩灯______（填“会”或“不会”）发光．这是因为______．

如所示的元件用笔画线代替导线连接起来，使灯L₁与L₂并联，用电流表A₁测干路电流，A₂测L₂中电流，并画出相应的电路图，标明电流表的“+”、“一”接线柱
．
