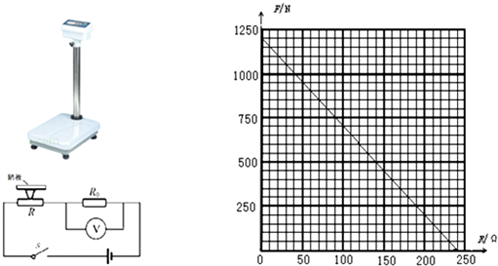

电子体重秤的原理如图所示，R₀为定值电阻，R是电阻值随所受压力大小发生变化的可变电阻，更换电压表（量程为0﹣3V）的表盘后可直接显示人体质量大小．已知R的电阻与所受压力F变化的关系如图象所示．设踏板的质量忽略不计，电源电压保持9V不变．（g=10N/kg）
（1）空载时，电压表的示数为1V，求R₀的电阻值．
（2）该体重秤的量程是多大？

在如图所示的电路中，电源电压恒为10伏，R₁的阻值为10欧，闭合开关S后，通过R₁和R₂的电流之比是4：5，通过R₀的电流是0.45安，试求：
（1）R₂的阻值及通过R₁和R₂的电流分别为多少？
（2）滑动变阻器的滑片P滑至最右端时，电流表的读数是多少？

如图是表示阻值不同的两个电阻的电压随电流变化的U﹣I图线，如果把R₁、R₂串联在一个电压为4V的电源上时，R₁两端的电压是 _________ V．

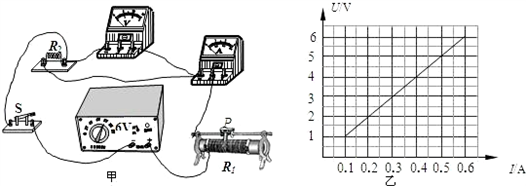

如图甲所示电路中，R₁是滑动变阻器，R₂是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P从最右端滑到最左端，电压表示数随电流变化的图象如图乙所示，则滑动变阻器的最大阻值为 _________ Ω．

小明通过实验研究小灯泡灯丝电阻随其两端电压的变化情况．实验时使用的是额定电压为2.5V的小灯泡，通过实验测出了若干组灯丝两端的电压和通过灯丝的电流，并根据实验数据画出了如图所示的图象．由图象可知，灯丝两端电压为2V时，通过灯丝的电流为 _________ A，此时灯丝的电阻为_________Ω；在实验过程中，随着小灯泡两端电压的变大，小灯泡灯丝的电阻值 _________ （选填“保持不变”、“变小”或“变大”）．

秋晔同学学习了并联电路后，用三个大小都为10 Ω的电阻设计了一个电流可调电路，如图所示，电源电压恒为6V．你能说出他是通过什么方法改变电路中的电流的？电路中最大电流、最小电流可达多少？

如图是一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金属滑片是杠杆的一端．当油面在A处时，滑动变阻器的滑片恰好在最下端；当油面在B处时，滑动变阻器的滑片恰好在最上端，从油量表（由电流表改装而成）指针所指的刻度，可以知道油箱内油面的高度．电源电压是6V，滑动变阻器R的最大阻值是48 Ω，求：
（1）油面在A处时，电流表的示数是0.5A，则电阻R′是多大？
（2）当油面在B处时，电流表的示数是多大？

三个电阻并联，其中R₁=60 Ω，R₂=40 Ω，通过R₂的电流是0.3A，干路中的电流为0.6A，求电阻R₃的阻值．

某同学在学习直流电动机时，用直流电动机做了几次实验，把它接入不同电压的电路中，所得结果如下：

在图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P在a处时，电压表的示数为3V，电流表的示数为0.6A；当滑片P在b端时，电压表的示数为5V，电流表的示数为0.5A，请根据测得的数据计算出与电路有关的五个物理量．
