为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，图甲是原理图．硬质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R₁间的摩擦不计）．定值电阻R₀=5Ω，a、b是一根长为5cm的均匀电阻丝，阻值R_ab=25Ω，电源电压U=3.0V，电流表的量程为 0～0.6A，当不拉拉环时，金属滑片P刚好处于a端．已知该弹簧伸长的长度△L与所受拉力F间的关系如图乙所示．
（1）小明在电路中连入R₀的目的是_________．
（2）小明将电流表的表盘改为拉力计的表盘，当不拉拉环时，拉力计表盘上的零刻度应标在电流表表盘的_________A处．
（3）通过计算说明，电流表表盘的0.6A处应标多少牛？
（4）改装后电流表的表盘刻度有什么特点？

如图所示，ab两端电压U不变，若cd两端接理想电压表，则示数为60V，若cd两端接理想电流表，则示数为3A，若cd两端接电阻R₃，则R₁、R₂、R₃上消耗的电功率相等．电阻R₁、R₂、R₃的阻值分别为 _________ Ω， _________ Ω， _________ Ω，a、b两端的电压为 _________ V．

如图所示的电路中，电源电压U=6V，电阻R₁=6 Ω，R₂=12 Ω．求：
（1）电路的总电阻．
（2）开关S闭合后，电流表的示数．

如图所示，电阻R₁和R₂并联后再与R₃串联，此种电路称为混联电路．已知R₁=R₂=10 Ω，R₃=7 Ω，电源电压U=6V，求电路中电流表的示数．

一段电阻两端的电压是4V时，通过它的电流是0.2A，如果在它两端再并联上阻值为R的电阻时，干路中的电流增加了0.4A，那么电路的总电阻R_总和R的阻值各是多大？

物理兴趣小组的同学们设计了一个饮水机模型，其电路实物连接示意图如图所示。电路中电源电压为12V，且保持不变，R₁是供加热的电阻丝，R₂是一个定值电阻。当开关S₁、S₂都闭合时，电流表示数为0.8A；当开关S₁闭合、S₂断开时，电压表示数为7.5V。求：
（1）电阻丝R₁的阻值。
（2）开关S₁闭合、S₂断开时，电流表的示数及R₂的阻值。
（3）开关S₁、S₂都闭合时，这个模型处于加热状态还是保温状态？请计算出此状态下它的功率。

把R₁与R₂串联在电压为4.5伏的电源上，R₁两端的电压是1.5伏，通过R₂的电流是0.1安培，则R₁是___________欧姆，R₂是___________欧姆，如果把它们并联在同一电源上，电路中总电流是___________安培。

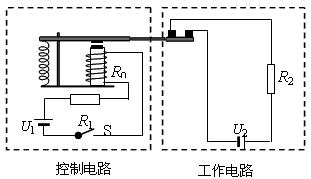

小明在研究性学习活动中，查阅到一种热敏电阻的阻值随温度变化的规律如下表，并将该型号的热敏电阻应用于如图所示由“控制电路”和“工作电路”组成的恒温箱电路中。

将两电阻R₁、R₂串连接在电压为6V的电路上，通过R₁的电流为0.6A，R₂两端的电压为3.6V．若将两电阻并连接在同一个电路中，问：
（1）并联后的总电阻多大？
（2）通过R₁、R₂的电流各是多大？

已知R₁=6Ω，R₂=18Ω，R₁与R₂串联后，两端的电压之比是U₁：U₂=_______；R₁与R₂并联后接入电路，通过R₁、R₂的电流之比为I₁：I₂=___________。
