如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是______．



A．灯泡变暗，电压表示数变大
B．灯泡变亮，电压表示数不变
C．电路消耗的总功率变小，电压表示数不变
D．电路消耗的总功率变大，电压表示数变大．

小芳家里的某品牌电烤箱铭牌及其内部简化电路如图所示，R₁和R₂均为电热丝．求：

××牌电烤箱
额定电压		220V
额定 功率	高温档	1100W
	低温档	440W
电源频率		50Hz

（1）若某种食物需要用该电烤箱高温档烘烤1000s，则该电烤箱消耗的电能是多少？
（2）电路中R₁的阻值是多少？
（3）该电烤箱在低温档正常工作时，电路中的电流和R₁的功率分别是多少？

如图所示的电路中，已知三个电阻的阻值相等，若电流表A₁、A₂和A₃的示数分别为I₁、I₂和I₃，则I₁：I₂：I₃=______．

如图所示，电源电压不变，R₁=R₂=30欧，当开关都断开时，电流表的示数为0.3安，
电压表的示数为3伏．
求：（1）电阻R₃是多大？
（2）开关S₁、S₂都闭合时，电压表、电流表的示数各为多少？电阻R₁上消耗的电功率是多少？

如图所示的电路中，电源电压恒定不变，不考虑温度对灯丝电阻的影响，S₁、S₂都闭合，两灯正常发光；当S₂断开时，电压表、电流表示数变化情况是（　　）

A．电压表示数不变，电流表示数不变

B．电压表示数变小，电流表示数不变

C．电压表示数不变，电流表示数变小

D．电压表示数变大，电流表示数变大

如图1所示的电路，电源内阻不计，电流表A₁的内阻为r₁，量程模糊不清，标准电流表A₂的内阻为r₂，阻值为R₁的定值电阻与A₂串联，R₂为另一定值电阻．利用该电路可以测量电流表A₁的量程．



（1）用笔画线将图2所示的实物连成实验电路．
（2）电阻R₂的作用是______．
（3）开关S闭合后，调节滑动变阻器的滑动端，使电流表A₁满偏，此时电流表A₂的读数为I₂，则A₁的量程I_m=______．（用已知量符号表示）

有一种半导体材料的电阻值随着温度的变化如下表所示：

t/℃	0	20	40	60	80	100
R/Ω	500	380	300	250	220	200

用这种材料制成的热敏电阻与电压表等元件连成如图电路．电源电压为6V，电压表量程为0～3V，R₀阻值为500Ω．若把电压表的刻度盘改为指示水温的刻度盘，则下列说法正确的是（　　）

A．水温刻度均匀，环境温度越高，对应电压表读数越小

B．水温刻度不均匀，环境温度越高，对应电压表读数越大

C．水温刻度盘上的100℃与电压表1V对应

D．水温刻度盘的0℃与电压表3V对应

若使一个标有“12V 6W”的小灯泡在电压为18V的电源下正常发光，则需            联一个        Ω的电阻R；此时电阻R的功率为                  W。

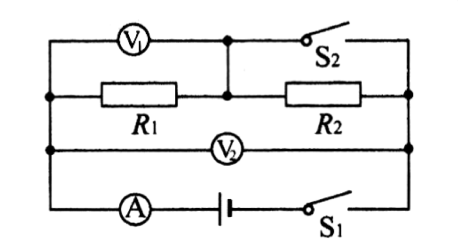

如图所示, 电源电压不变,为定值电阻，当开关、都闭合时，电流表A与电压表V₁、V₂均有示数. 当开关由闭合到断开时，下列说法正确的是

如图所示，电源电压保持不变．滑动变阻器R₂的滑片P在移动过程中，电压表的示数变化范围是0～4伏，电流表的示数变化范围是0.5～1安，求：电源电压、电阻R₁的阻值和变阻器R₂的最大阻值．
