如图所示，当开关S闭合时，电压表的读数为3V，电流表的读数为0.1A，那么R=______Ω，当开关断开后，电路中的电流为0A时，R=______Ω．

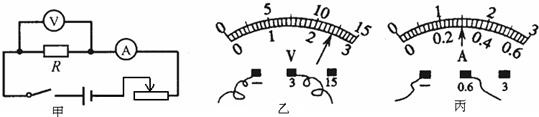

小文用图甲中的电路测量导体R的电阻时，电压表、电流表的指针位置如图乙、丙所示．R的电阻值为______Ω．若滑动变阻器的滑片向右移，则电压表的读数______（填写“变大”、“变小”或“不变”）

小明使用电热水壶烧水时发现，晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长，你认为主要原因可能是（　　）

A．晚间烧水散失的热量比早晨多

B．晚间大气压升高，水的沸点升高，需要吸收的热量比早晨多

C．晚间环境温度比早晨温度偏低

D．晚间电热水壶两端电压比早晨两端电压低

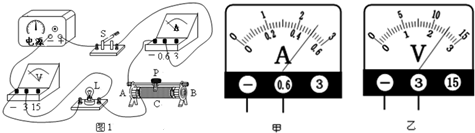

如图所示电路，电源两端电压一定．闭合开关S，调节滑动变阻器的滑片P使电流表和电压表的示数如图甲、乙所示，电流表的示数为______A，此时小灯泡的电阻______Ω．

导体中的电流强度，跟这段导体两端的电压成______，跟这段导体的电阻成______．这个结论叫做______．其表达式是______．

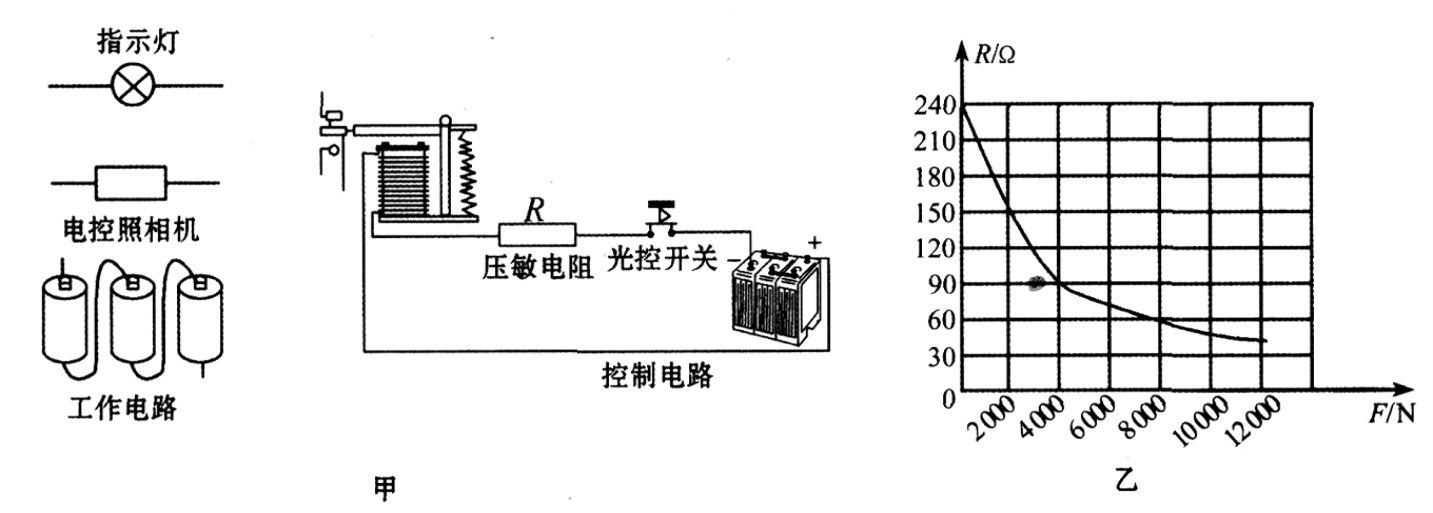

小敏设计了一种“闯红灯违规证据模拟记录器”( 如图甲所示) ，拍摄照片记录机动车辆闯红灯时的情景．工作原理：当光控开关接收到某种颜色的光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作，拍摄违规车辆；当光控开关未受到该种光照射时自动断开，衔铁没有被吸引，工作电路中的指示灯发光.

两个灯泡L₁和L₂标有“6V  3W”字样，L₂没有标记，测得L₂的电阻值是6Ω．把它们串联接入某电路中，两灯均能正常发光，则该电路两端的电压是______，L₂的额定功率为______．

用相同的灯泡和相同的电源接成如图线路，安培表的读数最大的是图（　　）

A．

B．

C．

D．

如图所示的电路中，R₁=20Ω，R₂=10Ω，电压表的示数为4V．求：
（1）这段电路上的电流；
（2）R₂两端的电压．

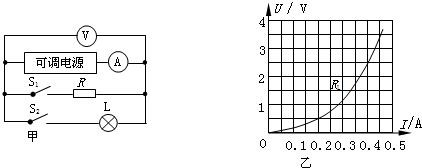

某兴趣小组利用图甲所示电路进行如下的实验研究．



（1）闭合S₁，断开S₂，调节电源电压，得到上表中三组数据．请根据表中的数据，计算电阻R的阻值．（计算结果保留1位小数）

	1	2	3
V	2.0	4.0	5.0
A	0.2	0.39	0.51

（2）断开S₁，闭合S₂，调节电源电压进行有关测量．根据记录的灯泡L的电压和电流的数据绘制成电压和电流的关系图象（如图乙）．根据图象，当电压表示数为0.5V时，50s时间内，灯泡L消耗了多少电能？
（3）同时闭合S₁和S₂，调节电源电压，当灯泡L的功率为1W时，R与R_L的总功率是多大？
