如图所示电路中，电源电压保持不变，R₁、R₂为定值电阻．闭合电路后，将滑动变阻器的滑片P向右移动，则关于该电路，下述判断不正确的是（　　）

A．电流表示数变小，电压表示数变小

B．电流表示数变大，电压表示数变小

C．电阻R1消耗的功率增大

D．整个电路消耗的总功率减小

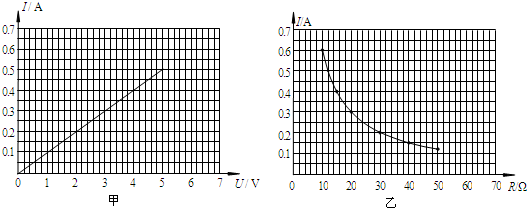

图（甲）是根据实验数据画出的某定值电阻电流与其两端电压的关系图象，由图象可知当导体两端电压为10V时，导体通过的电流是______A．图（乙）是电压一定时，通过导体的电流随导体电阻变化规律的图象．当导体电阻为4Ω时，通过该导体的电流
为______A．如果将图甲中的定值电阻接到图（乙）所示的电压下，其功率是______W．

有两只定值电阻R_A和R_B，各自的电流与电压关系图象分别为图中的A、B．若将它们串联接在电压为4.5V的电源上，则R_A两端的电压为______V，通过R_B中电流是______A．

如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程（　　）

A．电流表示数变大，电压表示数变小

B．两表示数均变小

C．电流表示数变小，电压表示数变大

D．两表示数均变大

有两只灯泡L₁和L₂，分别标有“PZ110一40”“PZ110一60”字样，若不考虑温度对电阻的影响，下列说法正确是（　　）

A．正常发光时，通过L1的电流大

B．并联后，接在110V的电源上，L2消耗的功率大

C．串联后，接在220V的电源上，它们都能正常发光

D．串联后，接在110V的电源上，L2消耗的功率大

某同学连接的电路如图所示，为了正确测出灯泡的电阻，电表甲应该是_________，电表乙应该是_____，如果电压表的读数是2.5V，电流表的读数是0.3A，则灯泡的电阻是___________。

如图所示电路中，R₁=10Ω．当开关S闭合时，电流表示数为0.2A，电压表示数为4V．求：（1）电源电压；
（2）R₂的阻值．

有一只小灯泡，如果它接在8V电源上时，通过的电流为0.4A，那么它的灯丝电阻是 _________ Ω；若将它接在4V的电源上，灯丝电阻是 _________ Ω

把阻值分别为4Ω、6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2A；如果将它们并联在同一电源上，则干路中的电流为多少？

如图所示，电源电压保持不变，电阻R₁=30Ω，电流表A₁的示数为0.4A，A₂的示数为0.8A，求电源电压和R₂的阻值各为多少？
