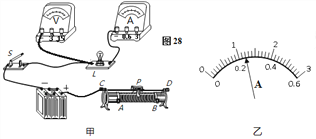

（1）请用笔画线代替导线在如图甲中完成实物电路的连接_______（要求滑片P向C端滑动时，变阻器电阻变小）；

（2）同学们进行试触时，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可能是

____（选填“小灯泡断路”、“小灯泡短路”或“滑动变阻器处断路”）；

（3）某次实验中，同学们看到电压表示数为1.8V，要使灯泡L正常发光应向__（选填“A” 或“B”）端移动滑片，同时视线应注意观察___（选填“电流表”或“电压表”）示数，当灯正常发光时，电流表示数如图乙所示，示数为_______A，则小灯泡的额定功率是___W。

（1）应选用颗粒_______ (较大/较小)的冰块做实验；

（2）图乙是他根据记录的数据绘制的“温度—时间”图像。由图像可知：冰属于________ (晶体/非晶体)，这样判断的依据是__________________；

（3）图乙中第10min时，物质处于___________态。

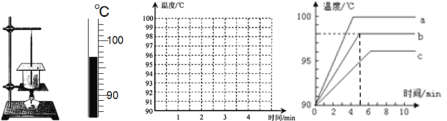

（1）从水温达到90℃开始，每隔0.5min记录一次水的温度，第2分钟时，温度计的示数如图所示，此时的温度为________℃；将下表数据补充完整后，在图中绘制出水温随时间变化的图像；

（______）

（2）实验测得水的沸点是______℃，如果温度计是准确的，原因可能是当地大气压______（选填“高于”、“等于”或“低于”）一个标准大气压；

（3）根据图像可知，水沸腾时温度的变化特点是________________；

（4）加热过程中，会看到从烧杯底部逐渐出现一些较大的气泡，有些气泡没有上升到水面就消失了，这些气泡里也含有一些水蒸气，气泡里的水蒸气去哪里了？_______（请利用物态变化的知识说明）；

（5）小刚利用的实验器材规格与小明相同，但是水的质量比小明多，则他实验时所作“温度-时间”图像应该是图中的________（选填“a”、“b”或“c”）。

猜想一：液体蒸发快慢可能跟液体温度的高低有关；

猜想二：液体蒸发快慢可能跟液体表面空气流动快慢有关；

猜想三：液体蒸发快慢可能跟液体表面积大小有关。

为了验证以上的猜想，小华同学在4块相同的玻璃板上各滴一滴等量的水，进行如图所示的实验探究：

（1）通过对比_____两图，可以验证水蒸发快慢与水的温度是否有关；

（2）如果对比A、B两图，是在验证猜想______；

（3）为了验证猜想二，小华选择了B、D两图，结果发现B图中的水滴先消失，由此小华得出结论，液体表面空气流动越快，蒸发越慢，你觉着他的结论可靠么？______，理由是______；

（4）小华想到在医院时，擦在手上的酒精比水先消失，这说明蒸发的快慢还会受到________的影响；

（5）我们知道液体蒸发时要吸热，请你举一个应用蒸发吸热的事例：________。

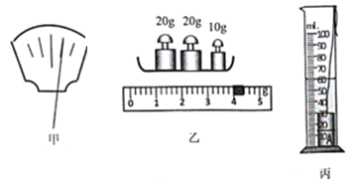

（1）将天平放在水平台面上,把游标移到标尺的零刻线处。横梁静止时,指针指在分度盘中央刻度线的右侧,如图甲所示。为使横梁在水平位置平衡,应将横梁右端的平衡螺母向_____端调节（选填“左”或“右”）.

（2）天平平衡后，右盘中所放砝码在标尺上的位置如图乙所示，则金属块的质量为_____g.

（3）然后,小敏将金属块用细线系好放进盛有40mL水的量筒中,量筒中的水面升高到如图丙所示的位置,则金属块的体积为_____cm3.该金属块的密度与表中金属_____的密度相同。

（1）本次实验的因变量；

（2）写出实验步骤；

（3）画出实验数据记录表格。

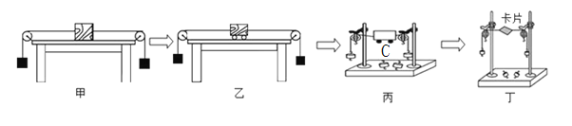

（1）将甲改为乙是为了减小_____对实验的影响。

（2）①最终小华按照丙进行实验，丙中的C是一个质量_____的硬纸板。（较大或较小）

②小华将系于硬纸板的两对角的细线分别跨过左右支架上的滑轮后，在两线端挂上相同的钩码，如图丙，此时硬纸板_____平衡（能或不能）。将硬纸板在竖直平面内转过一个角度，使得硬纸板的一边与桌面平行，如图丁，松手后瞬间硬纸板_____平衡（能或不能）

（1）如图甲所示：

①在探究”电流与电压关系”的实验中，滑动变阻器除保护电路外，还有_______的作用．

②在探究“电流和电阻的关系”的实验中，定值电阻R1由5Ω换成10Ω时，接下来滑动变阻器的滑片应向_______（选填“左”或“右”）调节；若电源电压为6V，R1的可选最大电阻为20Ω，为保证电阻R1两端的电压为2V，那么滑动变阻器R2阻值应不小于____________Ω．

（2）做完实验后，把定值电阻换成小灯泡，杨光又完成了“测量额定电压是2.5V，小灯泡电功率”的实验，如图乙所示：

①请用笔画线代替导线完成图乙电路的连接___________；

②她要连接电路时，发现电流表的指针偏向左侧无刻度处，原因可能是______________．

排除故障后，正确连接电路，闭合开关，杨光发现小灯泡过亮，为了完成实验，接下来她的操作是，立即断开开关，把_____________；再闭合开关，改变滑动变阻器的阻值，记下每次对应的电压表和电流表的示数，并绘制了如图丙所示图象，根据图象可知小灯泡的额定电流是______A，额定功率是_______W，灯丝的电阻是_______的（填“变化”或“不变”）．

2A”和“20Ω 2A”的滑动变阻器各一个．

(1)如图甲所示，选用“10Ω 2A”规格的滑动变阻器进行实验．连接电路时，需将滑动变阻器的滑片P置于 （填“A或“B）端，其目的是 .

(2)接着用开关迅速试触，灯泡发光，电压表示数如图乙，此时灯泡两端电压为 V．为了使灯泡正常发光，接下来的操作是： .

(3)实验中收集信息如上表.分析表格中信息可得，①小灯泡额定功率为 W；②在电路安全范围内，小灯泡两端实际电压越大，消耗的电功率 ，灯泡越亮.
