【题目】有关如图所示各图象的说法中，不正确的是（ ）
A.图甲为小灯泡灯丝中的电流与灯泡两端电压的关系图象
B.图乙为某种物质质量与体积的关系图象
C.图丙为做匀速直线运动的物体路程与时间图象
D.图丁为一定条件下电流产生的热量与电流之间的关系图象

【题目】如图所示，某同学用推力F推一质量为m的木块，使其始终静止在竖直墙面上．下列说法正确的是（ ）

A.推力越大，木块受到的摩擦力越大
B.墙面越粗糙，木块所受的摩擦力越大
C.木块的质量越大，其受到的摩擦力越大
D.木块始终静止的原因是推力与木块的重力是一对平衡力

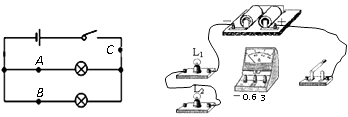

【题目】小明等三人实验小组用如图所示的电路来探究并联电路中电流的关系，其实验过程如下：
（1）小明想先用电流表测量“C”点处的电流，已经连接了部分电路，请你按要求用笔画线代替导线将实物图连接完整.

（2）在把电流表分别接入到电路中的A、B、C处后，将第一次测出的电流填入下表：

为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量.
方法一：改变电源电压；
方法二：更换其中一条支路中的灯泡（规格不同）；
请你根据他们的实验步骤和有关数据回答下列问题.
在拆接电路时，开关必须.
上面设计的表格中存在的不足之处是.
表格补充完整后，通过对上面数据的分析可知：后面两次实验是采用方法来进行的，在第三次测量时，C处的电流表量程应选.
实验的结论：并联电路中.

【题目】是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一齐亮、或一齐灭.

①有同学说：这两个灯泡是串联的.你的看法是（选填“一定”或“不一定”）；简述理由：.
②不打开盒子，也无任何辅助器材，如何证明你的上述看法？简要说明你的操作方法及结论.

【题目】新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示.R1和R2均为电热丝，S、S1都闭合时为加热烧煮状态，S闭合、S1断开时为保温焖饭状态.煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图像如图乙所示.求：

（1）S和S1都闭合时电饭锅的电功率；
（2）电热丝R2的阻值；
（3）这30min内电饭锅产生的热量.

【题目】如图是电磁波及其应用实例，下列说法错误的是（ ）
A.紫外线可以用来做验钞机
B.体检胸透用的电磁波频率比无线电波低
C.电视机遥控器用红外线遥控
D.可见光与无线电波在真空中的传播速度相同

【题目】2013年12月2日，玉兔号月面巡视探测器（月球车）成功发射，并成功实现软着陆，如图所示玉兔号有独立驱动的六轮摇臂式行走系统（每个轮子与地面接触面积为100cm2），月球车高1.5m，质量为144kg，速度可达0.2km/h.求：

（1）玉兔号在月球表面行驶4km所用时间为多少？
（2）在地球上重6N的物体在月球上重1N，月球车对月球表面的压强为多少？
（3）假如月球车在行进过程中受到的阻力是压力的0.2倍，月球车匀速直线前进20m，牵引力做的功是多少？

【题目】地理两极与地磁两极不重合，是我国宋代学者最早发现的．请标出图中地磁场的方向和小磁针的N极 ．

【题目】如图所示是一种自动测定油箱内油面高度的装置．
（1）图中虚线框内的装置相当于简单机械中的；
（2）图中R是电学中的什么元件
（3）油量表是用表改装的；
（4）当油箱中的浮标向上运动时，此时电路中的电流将 ． （选填“增大”或“减小”）

【题目】在测量小灯泡的电功率的实验中，小灯泡的额定电流为0.3A，灯丝阻值在10Ω—15Ω之间.所提供的器材有：电流表、电压表、电源（电压恒为6V）、开关各一个，滑动变阻器（50Ω 1A）一个，导线若干.

（1）如图甲所示是小明没有连接完的实物电路，请用笔画线代替导线将实物图补充完整.
（2）闭合开关前，图甲中的滑片P应位于（选填“左”或“右”）端；闭合开关无论怎样移动变阻器滑片P ， 发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是（写出一种即可）.
（3）排除故障，闭合开关，移动滑片，当电流表的示数为0.3 A时，电压表的示数如图乙所示，读数为V，小灯泡的额定功率为_W.
