小美同学对冰加热，她将冰熔化成水直到沸腾的过程，绘制成如图所示的温度随时间变化的图象，下列分析正确的是（　　）

A．图象中的DE段是冰的熔化过程

B．AB、CD段物质在吸热，BC、DE段物质没有吸热

C．水的凝固点是O℃

D．BC段物质的温度保持不变，内能不变

下列三个实验都采用了测量仪器，请在每个实验名称后的横线上填上一种该实验所需的测量仪器：
（1）探究水的沸腾 ______；
（2）探究平面镜成像特点 ______；
（3）探究串、并联电路中的电流关系 ______；

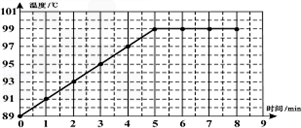

在“观察水的沸腾”实验中，当水温升到89℃时，小刚开始计时，每隔1min记录一次水的温度．然后，小刚根据实验数据绘制了如图所示的温度随时间变化的图象．
（1）由图象可以看出，把水从91℃加热到刚开始沸腾所需时间为 _________ min．
（2）根据图象可以推断，如果在其它条件不变的情况下继续对水加热1min，则水的温度是_________℃．
（3）根据沸点可知此地区的大气压 _________ 标准大气压．（选填：“高于或低于或等于”）

给一定质量的水加热，其温度随时间变化的关系如图中的a图线所示．若其它条件不变，仅将水的质量增加，则温度随时间变化的图线应该是（　　）

A．a

B．b

C．c

D．d

在“观察水的沸腾”实验中，某实验小组观察到水沸腾前和沸腾时水中气泡的上升情况如图甲、乙所示，图中______是水在沸腾时的情况．实验过程中记录的数据如下表所示：

时间（min）	…	4	5	6	7	8	9	10	11	12	13	…
温度（℃）	…	90	91	93	97	98	98	98	98	98	98	…

（1）从记录的数据可得出的实验结论是：水沸腾时的温度是______℃．
（2）根据实验数据可知水的沸点与水在标准大气压下的沸点100℃相比有明显的差异，如果测量方法正确，你认为造成差异的原因可能是：______．

生活中常把碗放在普通锅内的水中蒸食物，碗与锅底不接触，如图所示，当锅内的水沸腾以后，碗中的水（　　）

A．稍后沸腾

B．温度能够达到沸点，但不沸腾

C．同时沸腾

D．温度总是低于锅里水的温度，因此不会沸腾

图中（a）、（b）是某同学做观察水沸腾实验时看到气泡上升情况示意图，其中图______一定是水在沸腾前的情况，当水温升至90℃时，每隔1min记录一次水温，4min后水开始沸腾，接着又观察记录了6min，然后移开酒精灯，停止加热，沸腾停止，记录数据如下表

时间t/min	0	1	2	3	4	5	6	7	8	9
温度T/℃	90	92	94	96	98	98	98	95	98	98

该同学根据观察现象，分析数据，归纳有如下发现：
（1）水沸腾的时候，是在液体______同时进行的剧烈的汽化现象．
（2）从记录的数据看出，在某一次观察记录中有明显错误的是第______min时的数据．
（3）停止加热，沸腾停止，说明沸腾过程需要______．实验中你一定还有其他的发现，请写出其中任意一条：______．

做“观察水的沸腾”实验时：
（1）在使用温度计以前，应该观察它的______，认清它的______．
（2）如图甲为某同学实验时测沸水温度的情形．他的错误之处是______．
（3）纠正错误后，他观察到从开始加热至水沸腾，所用时间过长，造成这种现象的原因可能是①______
②______．
（4）水沸腾时温度计的读数如图乙所示，则水的沸点是______．水沸腾时的特点是______．
（5）水的沸点低于100℃，你认为可能原因是______．

如图所示，将盛有水的小试管放入盛水的烧杯中，用酒精灯给烧杯加热，烧杯中的水沸腾，继续加热，则试管中的水（　　）

A．温度为100℃，并沸腾	B．温度略低于100℃
C．经较长时间，才能沸腾	D．温度为100℃，但不沸腾

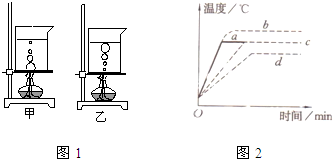

在观察水的沸腾的实验中，某个小组观察到沸腾前和沸腾时的气泡在上升过程中的两种情况，如图1所示，则图______是沸腾前的情况．



该小组还得到下列的实验数据（见下表）

时间/min	0	1	2	3	4	5	6	7	8	9	10	11
温度/℃	60	70	80	90	95	99	99	97	99	99	99	99

（1）从记录的数据看出，第______min时的数据明显有错误．
（2）从记录的数据可知水的沸点是______℃．沸腾的规律是______
（3）实验得到的结论与水在标准大气压下的沸点100℃有明显的差异，其原因可能是：______．（至少填一种）
（4）根据记录的数据画出其温度与时间的关系如图2中图线a所示，若其他条件不变，仅将水的质量增加，则温度与时间的关系图线正确的是______
A．a      B．b      C．c    D．d．
