如图所示，一束光线按图示的角度入射到平面镜上，则反射角是度；如果光线垂直入射到平面镜上，反射角又是度．

2010年4月14日晨青海省玉树藏族自治州玉树县发生两次地震，最高震为7.1级，震后部队和各方力量立即开展了紧急救援．在救援过程中，救援工作者利用图甲示的起重机械吊起坍塌的混凝土结构的吊板．图乙所示是这种起重机吊臂上的滑轮组，假设它在50s内将重为2.1×10⁴N的吊板匀速提高10m．已知拉力F为10⁴N．则这个过程中：
（1）拉力F做了多少功？拉力F的功率多大？
（2）滑轮组的机械效率多大？

如图所示，将滑动变阻器接入电路MN处，当S闭合且变阻器滑动片P向右滑动时，电磁铁的磁性减弱，则应将变阻器的接线柱和接入电路，这时小磁针的左端是极．

如图所示电路，两只电流表的规格相同，电流表有两个量程（0～0.6A和0～3A）．闭合S，电阻R₁与R₂均有电流流过，两只电流表的指针偏转角度相同，则U₁：U₂=，R₁：R₂=．

小玲利用家用煤气灶烧水，把为1㎏、15℃的水烧开（在标准大气压下），烧水前后煤气表的示数分别如图甲、乙所示．〔C_水=4.2×10³J/（㎏?℃）〕

（1）煤气的用量是多少立方米？如果煤气的密度为0.6㎏/m³，烧水时消耗煤气多少千克？
（2）在此过程中水需要吸收多少热量？
（3）用额定功率是750W的电热器烧开同样的水，若电能全部转化为热能并且全部被水吸收，则通电时间是多少？

一同学把一块金属块放入盛满酒精（ρ_酒精=0.8×10³kg/m³）的杯中时，从杯中溢出8g酒精．又将该金属块放入盛满水的杯中时，并提出了下列问题，请你同他一起解答这些问题．
（1）金属块的体积；
（2）从杯中溢出水的质量．

参照物的选择是任意的，但由于参照物选择的不同，对同一物体运动的描述（运动形式）可能相同也可能不同．图中有小明、小红、小车、树木、地面，请根据图中所示情景，说明上述观点．

回答：以小红为研究对象，分别选取、为参照物，可以说明参照物的选择不同，对同一物体运动的描述是不同的；若分别选取、为参照物，可以说明参照物的选择不同，对同一物体运动的描述是相同的．可见，物体的运动和静止是相对于参照物而言的．

陈明同学用电压表分别测出了由1节、2节、3节…干电池及其串联而成的电池组的电压值，数据如下表所示：
电池串联节数 1 2 3 4 5 6
电压/V 1.5 3 4.5 6 7.5 9
（1）根据表中数据，可能得到结论：．
（2）收音机的工作电压是6V，应选用节干电池联使用．此时用电压表（0-3V、0-15V）测其电压时选用的量程．

现在，电子式单相电能表已经开始使用，其重要参数imp/（kW?h）表示用电1kW?h耗电指示灯闪烁的次数．如一个电能表上标有6400imp/（kW?h），表示．如果在一段时间内，指示灯闪烁了160次，则这段时间内消耗的电能为kW?h，合J．

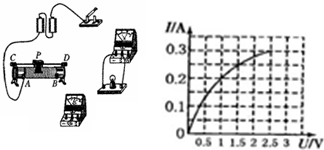

图是测定小灯泡电功率的实验连接图，小灯泡额定电压为2.5V．
（1）用笔画线代替导线将实验电路连接完整，闭合开关前，滑片P应放在滑动变阻器的端（选填“A”或“B”）
（2）实验过程中，小灯泡突然熄灭，电压表有示数，而电流表却无示数，则出现故障的原因可能是．
（3）排除故障后，根据实验测得的数据，画出了小灯泡的电流随电压变化的图象，分析图象：小灯泡的额定功率是W．
（4）小灯泡的电流随电压变化的图象不是一条直线，这是因为．
