（2009全国初中应用物理知识竞赛复赛题）小兰家的全自动家用豆浆机的部分技术数据如下表所示。

制作豆浆的程序大致如下：(水温为20℃)

小兰在用该豆浆机制作豆浆之前关闭了她家所有的用电器开关，然后在豆浆机开始制作豆浆的同时，开始记录她家电能表(如图3所示)的转盘转过的圈数，当豆浆机发出声光报警时为止，数得电能表的转盘转过了74圈。请回答：

（1）．煮好一锅这样的豆浆需要消耗多少电能?

（2）．根据第1问的计算结果，计算制作一锅这样豆浆的过程中她家电能表的转盘应转过多少圈?

（3）．第（2）问中计算的结果与小兰实际记录的圈数相符吗?如不相符，请说出你对产生这一偏差的猜想。

（2006全国初中应用物理知识竞赛河南预赛）自从爱迪生1879年发明电灯以来，在一百多年中经过人们的不断改进，如今白炽灯己成为我们生活中最常用的照明工具。根据你对白炽灯的了解，请提出一个与电功率知识有关的实际问题，并根据你所学过的物理知识做出简要回答。例如：断丝的灯泡再“搭上”为什么会比以前更亮？简答：“搭上”灯丝后，灯丝变短，电阻变小，在电压一定时，由P=U²/R可知电灯的实际功率增大，所以灯泡比原来更亮。

问题：_____________________________________________________________。

简答：_____________________________________________________________。

（首届全国中学生数理化学科能力竞赛）如图所示是某电热器的工作原理图， R₁、R₂是发热电阻，虚线框为电热器的金属外壳.它用一个旋转开关可以实现电热器多档位工作的要求.其中旋转开关内有一块绝缘圆盘，在圆盘的左边缘依次有4个金属触点，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通.如旋到图中位置S时，金属滑片将1、2两触点同时与右边缘金属板接通.若电源电压为220 V，则由图可知：

（1）图中P、Q两个接头中，_______与零线相连；正常情况下，零线和地线之间的电压为_______V.

　 （2）为安全起见，需在电路中安装一总开关，该开关最好应安装在图中A、B、C、D、E中的_________点处.

（3）如果 R₁＝R₂＝48.4 Ω，则电热器在旋钮开关旋到位置T时的电功率为 _________W；当旋钮开关旋到位置M时，通电1 min产生的热量是_________J.
　

（2008河南初中物理竞赛题）小昕准备参加玩具赛车比赛，他运用如图所示的电路来挑选一只能量转换效率较高的电动机。设电池的电压恒定不变，他先用手捏住电动机的转轴，使其不转动，闭合开关后读出电流表的读数为2A；然后放手，当电动机正常转动时，又读出电流表的读数为0.6A。则该玩具电动机正常转动时的效率为         。

（2013全国初中应用物理知识竞赛预赛题）图l8是测定小灯泡额定功率的实物连接图，其中电源是三节新的干电池，灯泡的额定电压是3.8V，其灯丝电阻约为l0Ω，滑动变阻器上标有“l0Ω lA”的字样。

(1)请你用笔画线代替导线将电路中未连接的部分连好，使它成为完整的实验电路。

(2)小刚合理地连接好电路，并按正确的顺序操作，但闭合开关后灯不亮，聪明的小刚猜想： A.可能是灯丝断了

B.可能是电流表断路

C.可能是小灯泡短路

D.可能是滑动变阻器断路

请你借助图中的电流表和电压表验证小刚的猜想，将电流表、电压表的示数填人上表。

(3)假如电压表0—15V量程已损坏，小刚仍想测出小灯泡的额定功率，请你将小刚设计的电路图画在右边的方框内。

（4)按小刚新设计的电路图调节滑动变阻器，使电压表示数达到 V时，小灯泡就正常发光.此时电流表示数如图l9所示，则小灯泡的额定功率是 W。

（2011上海第25界初中物理竞赛）在如图所示的电路中，电源电压保持不变。闭合电键S，当滑片P置于滑动变阻器的中点时，电压表的示数为4伏；当滑片置于滑动变阻器的b端时，电压表的示数变化了2伏，此后15秒内定值电阻R₁产生的热量为60焦。下列结果正确的是             （    ）

A．电源电压为10伏

B．R₁的阻值为18欧

C．滑动变阻器R的最大阻值为9欧

D．R₁先后两次消耗的电功率之比4:3

（2008河南初中物理竞赛题）灯L₁标有“8V、16W”的字样，灯L₂标有“12V、36W”的字样，两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值为(    )

    A．8V    B．12V    C．1 6V   D．20V

（2010上海初中物理竞赛题）将某灯泡接到电压不变的电源两端，灯泡的电功率为40瓦。如果将灯泡和某电阻R串联后再接到上述电源的两端，电阻的电功率为3.6瓦，不考虑灯泡的电阻随温度而发生变化，且灯泡的电阻小于R，则此时灯泡的电功率为    (    )

A．14.4瓦。    B．32.4瓦。    C．0.4瓦。    D．0.9瓦。

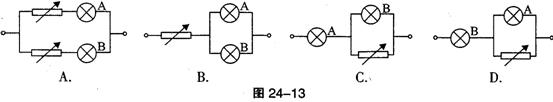

（2010上海初中物理竞赛题）如图24-13所示，额定电压为110伏的A、B两盏电灯，额定功率分别为100瓦和25瓦。把它们接到220伏的电路上，欲使它们都能正常发光且电路消耗的电能最少，正确的电路是

（2008上海初中物理竞赛复赛）8.如图所示，电源电压U=8V保持不变，小灯泡上标有“6V，4W”字样，电阻R₂=30Ω。闭合电键后，若滑动变阻器R₁的滑动片P在离b端1/4处时，小灯泡的实际功率为1W。为了使电键闭合后，滑动片左右移动时，灯泡两端电压不超过额定电压，变阻器R₁的阻值（有电流部分）的变化范围是（   ）

 A.0Ω~40Ω  B.3.4Ω~40Ω   C.7.5Ω~30Ω  D.10Ω~30Ω
