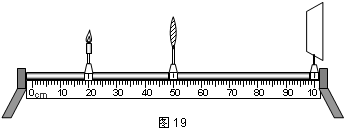

如图19所示，凸透镜焦距为12cm，将蜡烛放在 20cm刻度处时，在光屏上能成清晰的、倒立的、       （选填“放大”或“缩小”）的实像。保持透镜位置不变，当蜡烛放在46cm刻度处时，移动光屏，_____在光屏上成像（选填“能”或“不能”）。

如图18所示的电路中，木板上装有两根长度相同、粗细不同的镍铬合金线AB和CD。闭合开关S后，可以通过观察 ，比较出合金线电阻的大小，这种研究方法叫______（填“等效替代法”或“转换法”）。这个实验装置探究的问题是 。

在探究“杠杆的平衡条件”的实验中，所用的实验器材有杠杆尺、支架、细线、质量相同的钩码若干。请按要求完成下列问题：

（1）将杠杆装在支架上，发现杠杆右端下沉，此时应将杠杆右侧的平衡螺母向    调（填“左”或“右”）。

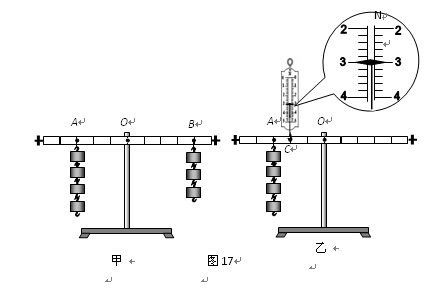

（2）如图17甲所示，杠杆在水平位置平衡，若将杠杆左右两侧各去掉一个相同的钩码，

    则杠杆      端将下沉（填“左”或“右”）。

（3）如图17乙所示，用弹簧测力计在杠杆C处竖直向上拉时，若杠杆能在水平位置平衡，则悬挂钩码的总质量为      kg。

下表为小丽在探究某种物质的熔化规律时记录的实验数据，请你根据表中的实验

数据回答下列问题：

（1）该物质的熔点是_________℃；

（2）该物质是__________（选填“晶体”或“非晶体”）；

（3）温度为-3℃时，该物质处于___________态（选填“固”或“液”）。

（1） 请在图15中画出最省力的滑轮组的绕线方式。

（2）如图16所示，OB是以O点为支点的杠杆，请画出力F的力臂。

 在图14中，         图为远视眼成像的示意图（选填“甲”或“乙”）。

如图13所示，电阻箱的示数是           Ω。

图12中物体A的长度是          cm。

甲、乙两溢水杯分别盛满密度为ρ_甲和ρ_乙的液体。将密度为ρ 的小球轻轻放入甲溢水杯中，小球静止时，溢出液体的质量是 32g。小球轻轻放入乙溢水杯中，小球静止时，有2/5的体积露出液面，溢出液体的质量是40g。若ρ＞ρ_甲，则ρ_甲：ρ_乙= 。

将标有“2V 0.4W”字样的灯泡和标有“20Ω 1A”字样的滑动变阻器连接在图11所示的电路中。已知电源电压为3V，电流表的量程为“0～0.6A”。闭合开关S，调节滑片P，则变阻器接入电路的最小阻值是   Ω（灯电阻不变）。
