在农村常有家庭挖井取水。小明同学用如图甲所示的滑轮组提土，他用20s的时间把重为120N的土从井中匀速提升5m，拉力做的功W随时间t的变化图像如图乙所示。不计绳重和摩擦，求：

  （1）滑轮组的机械效率；    （2）动滑轮的重。

（1）在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．

（2）如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。

（3）如图所示，是一台电子秤的部分工作原理图，它是以电压表指针的偏转程度来显示所称物体质量的大小，即电压表示数越大，质量越大。虚线框内R为滑动变阻器，R₀为定值电阻。请在虚线框中完成该工作电路图。要求：当滑动触头在最上端时，称量质量为零，在最下端时达最大称量。（连接好电路并加上电压表）

某同学用如下表铭牌的电水壶烧开水，他将水放至最大容量，测得水的初温是20℃，正常工作5分50秒，将水烧开（一个标准大气压下），试回答下列问题：

（1）水从20℃烧开所吸收的热量是  ▲   焦耳

（2）电水壶产生的热量为   ▲  焦耳。

（3）电水壶的效率为  ▲       ．

甲乙两个灯泡分别标有“6V 6W”和“6V 3W”，若将两只灯泡串联在电路中，在确保用电器安全的情况下，只能让   ▲  (甲/乙)正常工作，此时电源电压是   ▲   V,另一只灯泡的功率是   ▲   W。若将这两只灯泡并联在4.5V的电源两端，此时   ▲  （甲亮/乙亮/一样亮）。(设灯丝电阻不变)

如图所示，电源电压不变，R₁=6Ω，R₂=4Ω．

（1）当开关S₁闭合，S₂、S₃断开时，电流表的示数为0.6A，电路总电阻是   ▲   Ω，电源电压为   ▲   V．

（2）当开关全都闭合时，电流表示数为1.5A，则通过R₁的电流是   ▲   A，10s内电流通过灯泡L做的功为   ▲   J

在“设计和制作一个模拟调光灯”的综合实践活动中，小明设计的电路图如下图所示，已知电源电压为6V，小灯泡上标有“4.8V  1.44W”字样，滑动变阻器R_O的规格是“10W  1A”．则（1）小灯泡正常发光时的电阻是  ▲   W

（2）移动滑动变阻器的滑动片，当灯泡正常发光时，滑动变阻器接入电路的电阻值R _O=  ▲   W

（3）小明设计的调光灯电路有何不足？     ▲

在铝、铜、硅、塑料等材料中，属于绝缘体的是  ▲  ；  20世纪初，科学家发现，铝在－271.76℃以下时，电阻就变成了 ▲  ，这种现象称为超导现象。

现有标着“6V 6W”字样的灯泡L：⑴ 该灯泡L正常发光时的电流是  ▲  A，

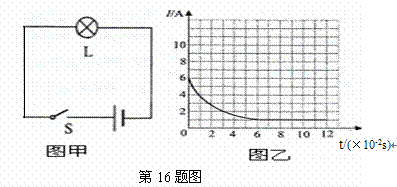

⑵ 如上图甲所示，把灯泡L与电压恒为6V的电源相接，在t=0s时刻，合上开关S，测得流过灯泡L的电流与通电时间关系如上图乙所示，则： ① 合上开关S瞬间，灯泡的实际功率是  ▲W；②在t=  ▲  s时刻开始灯泡正常发光；③灯泡常常在合上开关瞬间时易损坏，导致这种现象的原因是        ▲     。

如图所示是一台单缸四冲程汽油机的    ▲    冲程，若飞轮（曲轴）转速为2400r/min．那么，每分钟燃气推动活塞做功的次数为   ▲    次.完全燃烧0.1kg的汽油，放出的热量为   ▲    J.  如果这些热量被质量为100kg初温为20℃的水完全吸收， 可以使水的温度升高▲   ℃（q汽油＝4.62×10⁷J/㎏  ）

电子式电能表表盘上标有“3200imp/(kW·h)”字样，将某用电器单独接在该电能表上正常工作30min，电能表指示灯闪烁了320次．该用电器在上述时间内消耗的电能为▲    kW·h，它的额定电功率是▲    W
