在伏安法测电阻的实验中，所用实验器材如下：电源（电压恒为6V）、电流表、电压表、开关、待测电阻RX、滑动变阻器（最大阻值20Ω）各一个，导线若干。

（1）小丽连接完实验电路后，闭合开关，通过调节滑动变阻器测得几组数据，并由此计算出待测电阻的阻值，有关记录和计算如下表所示。

小华认为一个电阻三次测量的结果不可能相差这么大，分析应该是在连接电路时出现了问题，产生错误的原因是   ▲   。

（2）找出错误的原因后，小丽准备重新连接电路进行测量，但小华认为不必重测，利用表中记录的错误数据就能算出应该记录的正确数据。表格中错误的数据是   ▲   （填“电压”或“电流”），其中第一次正确的记录应是   ▲   ，此次测量计算出的待测电阻应是   ▲   Ω。

（3）实验中三次测量RX的目的是   ▲   。

（4）完成上述测量后，小华还想用伏安法测量一段电阻丝Rx′（约200Ω）的阻值。她把Rx′接入电路中，但发现电路中的电流过小，电流表不能准确读数。为了较准确地测量出待测电阻Rx′，小华又向老师借了一个阻值为R0＝100Ω的定值电阻和两个开关，重新设计了一种可行的实验方案，请在虚线框内画出小华完成实验的电路图。（要求：①能够进行多次测量；②实验中电表的位置不动）

探究电流与电阻关系的电路图如图甲所示，可供使用的实验器材有：电源（电压恒为4.5V）、电流表、电压表、开关各一个，滑动变阻器(10Ω 2A、20Ω 1A)两个，定值电阻三个(5Ω、10Ω、15Ω)，导线若干。

（1）连接好电路，闭合开关前变阻器的滑片P应该移至 ▲

（2）闭合开关后，发现电流表无示数，电压表有示数且接近于电源电压，则电路出现的故障可能是定值电阻发生了 ▲ 。

（3）排除故障后，小明通过实验测得多组数据，由这些数据得到如图乙所示的电流I随电阻R变化的图象，由图象可以得到的结论是： ▲ 。

（4）在上述实验中，小明先把5Ω的电阻接入电路中进行测量，接着又改用10Ω的电阻继续做实验，当把10Ω的电阻接入电路后，小明应将滑片P向 ▲ 端移动当的位置，目的是 ▲ 。

（5）小明实验所选用的滑动变阻器应该是 ▲ 。如果小明没有正确选用滑动变阻器，在实验中就会出现这样的情况，当把 ▲ Ω的电阻接入电路时，发现无论怎样移动变阻器的滑片，都无法使电压表的示数达到实验要求的数值。

在“比较不同物质吸热的情况”的实验中，所用实验装置如图甲所示。

（1）在两个相同的烧杯中加入初温相同、 ▲ 相同的水和煤油（ρ水＞ρ煤油）。选 用相同规格的电加热器，其目的是为了使水和煤油在相同时间内 ▲ 。

（2)水和煤油的温度随时间变化的图象如图乙所示，根据图甲可判断出a物质是 ▲ ，根据图乙可判断出 ▲ 的吸热能力强。

（3）实验结果表明，不同物质的吸热能力不同，物质在这种性质上的差别用 ▲ 这个物理量来描述。

如图是某家用电饭锅的简化电路图，电饭锅工作时有加热和保温两种状态。当开关S闭合时电饭锅处于加热状态，其加热功率为880W，已知R2=495Ω，求：

（1）电饭锅在加热状态下工作0.1h，消耗的电能是多少焦耳？

（2）电饭锅处于加热状态时，电路中的电流是多大？

（3）电饭锅处于保温状态时的电功率是多大？

交警使用的某型号酒精测试仪的工作原理如图所示，电源电压恒为9V。图中R1为酒精气体传感器，它的实质是一个电阻值随酒精气体浓度增大而减小的可变电阻。当酒精气体的浓度为0时，R1的阻值为80Ω，电压表的示数为1V。求：

（1）酒精气体浓度为0时电路中的电流是多少？

（2）R2的阻值是多少？

（3）某驾驶员对着测试仪吹气10s，若电压表的示数达到3V，就表明驾驶员醉驾，此时酒精传感器R1的阻值是多大？

如图是某太阳能热水器，向其中注入50kg水，阳光照射一段时间后，水温从10℃升高到50℃，已知c水=4.2×103J/（kg·℃）。求：

（1）热水器中的水从10℃升高到50℃所吸收的热量是多少？

（2）如果这些热量由效率为20％的火炉燃烧煤炭来提供，至少需要燃烧多少千克煤炭？（煤炭的热值q=3×107J/kg）。

在寒冷的冬天，当人感觉自己的手很冷时，通常会采用“搓手”和“哈气”两种方法使手变热，如图所示。请用所学物理知识解释两种方法各是怎样使手变暖的。

\

小刚同学所连的电路如图所示，请在虚线框内画出对应的电路图。

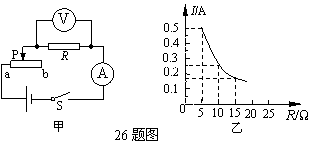

在如图所示电路的“○”里填上适当的电表符号。要求：使两灯L1、L2并联。

在“探究串联电路中用电器两端的电压与电源两端电压的关系”时，小明同学想用图中器材组成电路，其中一个电压表测量电源两端的电压，另一个电压表测量某一个灯泡两端的电压。请你用笔帮他画出连接的电路。
