请分别按照下面的要求作图：
（1）完成如图所示的光路图；

（2）在图中用线代表绳子，将两个滑轮连成省力的滑轮组，要求人用力往下拉绳使重物升起；

（3）在图中，开关闭合后磁感线的形状如图所示，请标出磁铁A的磁极和磁感线的方向．

在“测量小灯泡的功率”的实验中，小明要测量一个标有“2.5V”字样的小灯泡的额定功率，通过实验得到这个小灯泡的U-I关系图象，如图所示．由图可知：小灯泡的额定功率P=________W；当U=1.5V时，小灯泡的电阻R=________Ω．

2010年云南遭遇百年一遇的全省性特大旱灾，干旱范围之广、时间之长、程度之深、损失之大，均为云南省历史少有．云南、贵州、广西、重庆、四川等地的干旱，始于去年末，至今仍在持续．有同学说：“干旱时，只要实施人工降雨就可以了．”

对此你有什么看法？请说明：要实施人工降雨必须具备什么样的生活条件？实施人工降雨时常向高空抛洒干冰的作用是什么？

如图所示，要使这两个电磁铁串联且通电后能相互排斥，请将电路补画完整．

（1）根据回声定位的原理，科学家发明了声呐．利用声呐系统，人们可以探知海洋的深度，绘出水下数千米处的地形图．若用超声测位仪向海底垂直发射声波，如图所示，经过4s后收到回波．此处海底的深度为______m．（已知声音在海水中传播速度是1500m/s）
（2）表中记录了几种物质中的声速：
几种物质中的声速（m?s^-1）

空气（15℃）　　　340	海水（25℃）　　1531
空气（25℃）　　　346	铜（棒）　　　　3750
软木　　　　　 500	大理石　　　 3810
煤油（25℃）　　　1324	铅（棒）　　　　5000
蒸馏水（25℃）　　1497	铁（棒）　　　　5200

请对以上数据进行分析，找出两个关于声音传播规律的信息：
A、______；
B、______．

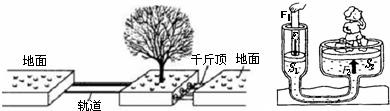

在某风景区的建设中，需要将一株千年古樟移动．施工人员先将古樟的枝叶作了修剪，再在其四周深挖．把古樟连根带土挖起，宛如一个长方体的大“花盆”（如图）．然后施工人员在“花盆”下铺上平行轨道，用4个推力均为5×10⁶N的千斤顶将古樟沿轨道匀速缓慢滑动了35m．求：
（1）移动时，古樟受到的阻力为多少？
（2）在整体平移过程中，4个千斤顶对“花盆”共做了多少功？
（3）千斤顶的工作原理如图所示：两活塞与同一容器的液体相接触，而密闭的液体能够大小
不变地把压强向各个方向传递，而且，现已知两活塞的直径比D₁：D₂=1：20，则要产生以上推力，需用多大的力作用在小活塞上？

实验仪器都有严格的操作规范，以下关于仪器的使用和操作规范说法正确的是

1. A.
   天平若没有砝码就无法测量任何物体的质量
2. B.
   弹簧测力计使用前要注意它的单位和测量范围
3. C.
   用天平测量物体的质量时，加减砝码必须用洗干净的手去拿
4. D.
   刻度尺零刻线被磨损，依然可以利用刻线清晰完整的位置进行测量

为了探究水和酒精的混合物在遇冷凝固过程中的物理规律，小娟设计并完成了一个实验，将水和酒精混合后放入冰箱的冷冻室后，每隔2分钟用温度计测一次温度，他把观察到的现象与温度值记录如下：（标准大气压下：固态酒精的熔点-117℃、酒精的沸点为78℃）

温度/℃	4	2	0	-2	-4	-6	-6	-6	-6	-8
状态	液	液	液	液	液	液固	液固	液固	固	固

（1）此混合物的凝固点是______，晶体的凝固条件为______并且还要继续______．
（2）北方寒冷的冬天，有经验的司机常向汽车发动机水箱的冷却水里加一些酒精，这是因为______．
（3）现要将酒精和水混合溶液的两种物质分离，可采用______的方法使酒精先分离出，这是因为两种物质的______不同．

一块砖先后平放、侧放、立放在水平地面上，对水平地面的压强分别为1×10³ Pa、2×10³ Pa和5×10³ Pa，若这块砖的密度为2×10³ kg/m³，g取10N/kg，则这块砖的体积为

1. A.
   1.25×10^-2 m³
2. B.
   1.25×10^-3 m³
3. C.
   0.5×10^-2 m³
4. D.
   0.5×10^-3 m³

如图，一轻质杠杆，为了保持杠杆平衡，请在图中画出所用的最小力F₁和阻力F₂的力臂L₂．
