如图是研究电流与电阻关系的实验电路图。闭合开关前，滑动变阻器的滑片至______端；实验过程中，当电阻由5Ω变为10Ω时，为使两端的电压保持不变，滑片应向_______端移动。

某实验小组在做“研究电流、电压、电阻三者之间关系”的实验时，有如下表数据记录(如表一、表二所示)：

=5

表二　用电阻R=10Ω实验时的记录

(1)在图中标出铅蓄电池的正极和负极．

(2)在闭合开关前，滑动变阻器的滑片应放在变阻器的________端．

(3)这个滑动变阻器上标有“2A　20Ω”字样，在移动滑片的过程中，棒棒能从电流表上读取的最小电流值是________．

(1)研究电流和电压的关系时，应保持_______不变，同时向________移动滑动变阻器的滑片，使电压表示数增大，并记下电流表的示数．

如图所示，与串联，今用电压表测两端的电压后，再测两端的电压，某同学在操作中只将电压表接A的一端改接在C处，而B处未动，请你判定一下这种连接是否有误，若有，请指出。

在电路中，若发生图所示的现象，则在A、B间可能连接了什么电路元元件？

要用图中的电流表测量并联电路中通过灯的电流，线头M就该接在________的________上；用电流表测干路电流，线头M应该接________的________上．

(1)图中电流表的连接有什么错误？

(2)若要测量通过灯泡的电流，只允许变动图中某一根导线的一个端点的接线位置，应如何变动？

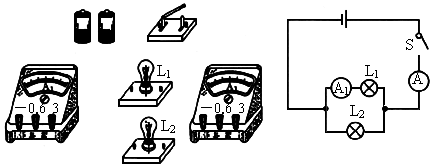

(1)根据电路图连接实物图．

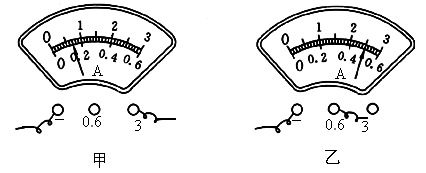

(2)电流表A和的示数分别如图甲、乙所示，则通过的电流为________A，通过的电流为________A．

某电路中有两盏灯，分别用电流表测出两灯中的电流，如图甲、乙所示，则两灯是_________联．
