如图是“伏安法测定小灯泡额定功率”的实验电路图．
①按图连接好器材，测量前，开关应该________，滑片P应该滑到________端．（填“A”或“B”）．
②该实验的原理是________，要直接测量的物理量是________和________．
③如果小灯泡的额定电压为2.5V，小灯泡的阻值约为10Ω，电源由两节干电池串联组成，电流表有量程有“0～0.6A”和“0～3A”，电压表有量程有“0～3V”和“0～15V”，那么电流表量程应选________，电压表量程应选用________．
④闭合开关，发现小灯泡两端电压只有1.8V，滑动变阻器的滑片P应向________端移动，才能使电压表的示数为________V，此时小灯泡的实际功率就是额定功率．
⑤如果小灯泡的实际电压比额定电压低，则实际功率________额定功率（填“大于”、“小于”或“等于”）．

如图所示，一个人以5N的力用力向下压弹簧，请用力的示意图表示出手受到的弹力．

小丽同学在探究“滑动摩擦力的大小跟哪些因素有关”的过程中，作了以下猜想：A．可能与接触面的粗糙程度有关；B．可能与接触面间的压力大小有关； C．可能与产生摩擦力的两物体间接触面积的大小有关．为了检验上述有关猜想是否正确，她设计如图所示的三个实验步骤：

（1）实验中，弹簧测力计显示的读数是拉力F的大小，根据______条件可知F等于摩擦力f；实验中关键是要保证木块做______运动．
（2）比较甲、乙两次实验可以得到：滑动摩擦力的大小与______有关．
要想验证猜想A可以比较实验______和实验______．
（3）为了检验“猜想C”是否正确，可在上述实验甲的基础上在增加一个步骤，写出你所设计的这一实验步骤．步骤：______．

如图所示R₁=10Ω，R₂=20Ω，闭合开关后，电流表的示数为0.3A．
（1）通过R₂的电流是多少？
（2）通电1minR₁产生的热量是多少？

铡刀也是杠杆，其轴是________，切草处是________力作用点，刀柄是________力作用点，它是________杠杆．杠杆的平衡条件是________．

小丽要自制滑动变阻器，老师向她提供了下表所示的几种材料及相关数据，她应选取________材料做电阻丝，因为在相同条件下，这种材料的电阻________（选填“较大”或“较小”）．图中AB和CD是她选取的这种材料制成的两根粗细一样的电阻丝，用图示的装置可以研究导体电阻的大小跟________的关系．

几种长1m的横截面积为1mm2的金属导体在20℃时的电阻值
导体	电阻R/Ω
铜	0.017
铝	0.027
铁	0.096
镍铬合金	1.1

在北方的冬天，卡车司机早晨在启动卡车之前需要向车中加水，而到了傍晚当工作结束时，又要把早晨所加的水放掉．请你运用所学过的物理知识解释，他们这样做的原因是什么？

用滑动变阻器改变小灯泡的亮度．

（1）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图（甲）所示（只有3个接线柱）．若要把它其中的两个接线柱连接到电路中去改变小灯泡的亮度，共有______种接法；此滑动变阻器接入电路中的最大阻值是______Ω．
（2）现再给电源、小灯泡、开关各一个，导线若干，请在图 （乙）中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移时灯泡变暗．

关于能的转化，下列说法中正确的是

1. A.
   燃料燃烧把内能转化成化学能
2. B.
   太阳能电池板把太阳能转化成电能
3. C.
   给蓄电池充电把化学能转化成电能
4. D.
   内燃机工作时，把机械能转化为燃料的化学能

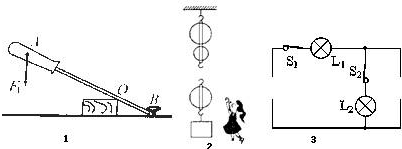

按照题目要求作图：
（1）图1是用螺丝坩撬图钉的示意图，画出动力F₁的力臂l₁和阻力F₂的示意图．
（2）2图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．
（3）从电源、电流表和电压表中选择两个器材，在图3中的空缺处填入它们的符号，使两个相同灯泡都能发光．（画出一种）
