1820年，安培在科学院例会上做了一个小实验，引起了与会科学家的极大兴趣．他将一个螺线管从中间用细线悬挂起来，使之可以灵活转动．实验发现，通电螺线管静止时两端总是指向南北方向．若实验中螺线管的绕线情况如图所示，且静止时左端指南．请用箭头在图中标出电流方向．

如图所示，L₁为入射光线，L₂为出射光线．请在图中添加合理的光学器件．(注意所添加的器件位置要正确)

如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像．

两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两个磁极的极性．

如图所示，排球离开手后仍在空中继续飞行．不考虑空气阻力，请在图中画出排球的受力示意图．

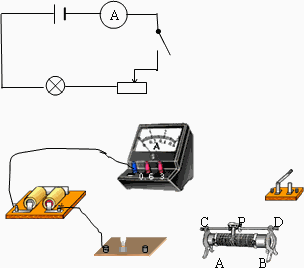

如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，请用笔画线代替导线，按电路图完成对应实物图的边接．已知灯泡电阻约为8 Ω．要求：①当滑动变阻器的滑片P向右移动时，小灯泡逐渐变暗；②电流表读数尽可量精确．

如图所示，一束光射向一块玻璃砖．画出这束光进入玻璃和离开玻璃后的径迹(注意画出法线)．

用两只灯泡、一个开关(总开关)、一只滑动受阻器、一个电源，设计出满足以下要求的电路：一只灯的亮度不变，另一只灯的亮度可调节．

(1)在虚线框内画出电路图；

(2)连接实物下图

请在虚线框内画出实物图的电路图

请在图中完成合理的电路连接．(要求导线不交叉)
