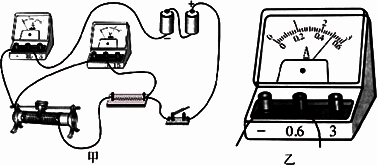

在用“伏安法”测量导体电阻的实验中,某同学连接的实物电路如图甲所示.
(1)请指出图甲中两处错误:
①__________________
②__________________
(2)请在下面方框内画出改止后的正确实验电路图.
(3)实验中,某次电流表示数如图乙所示,应记为________A.

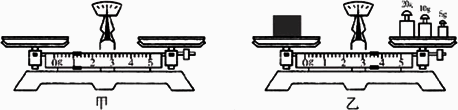

在使用托盘天平测量物体质量的实验中:
(1)测节天平平衡时,某同学将天平放在水平工作面上后,发现天平如图甲所示;则接下来的操作应是:首先________,然后________,直到指针尖对准分度标尺中央的刻度线.
(2)在接下来的实验中,当天平右盘内所加砝码和称量标尺上游码所处化置如图乙所示时,天平恰好平衡,则被测物体的质量是________g.
小娅通过观察身边的一些现象得出一个结论:物体在力的作用下运动,如果撤消这个力,物体的运动就会立刻停止.请你利用身边的物品或实验器材设计一个实验,说明小娅的结论是不正确的.
(1)写出你选用的物品或实验器材.
(2)简述实验过程及实验现象:

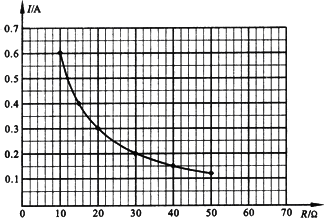

当导体两端电压一定时,通过导体的电流随导体电阻变化规律的图像如图所示.请根据图像判断,当导体电阻为60 Ω时,通过该导体的电流为________.
小宣在研究“电阻消耗的电功率与该电阻阻值之间的关系”时,记录的实验数据如下表所示.请你对表格中的数据进行分析,归纳出电功率电阻阻值之间的关系:________.
用一个定滑轮和一个动滑轮组装滑轮组有两种绕线方法.聪聪和明明各选取一种方法做实验.
(1)聪聪采用了如图甲所示的绕线方法组装滑轮组.他通过滑轮组用2 N的拉力F将重4.2 N的物体匀速提升了0.1 m的距离,则有用功为________J,此滑轮组的机械效率是________.
(2)明明采取了另一种绕线方法组装滑轮组,请帮助明明在图乙中画出滑轮组的绕线.
小阳在实验室测量小灯泡的电功率.当小灯泡两端电压为3 V时,电流表的示数如图所示,此时通过小灯泡的电流为________A,小灯泡的电功率是________W.
下表为妮妮在探究某种物质的熔化规律时记录的实验数据.请根据表中实验数据解答下列问题.
(1)该物质的熔点是________℃.
(2)该物质是________.(选填“晶体”或“非晶体”)
(3)温度为2℃时,该物质处于________.(选填“固”或“液”)
莹莹在实验室测量金属块A的密度.莹莹先用调节好的天平测量金属块A的质量.天平平衡后,右盘中所放砝码及游码在标尺上的位置如图甲所示,则金属块A的质量为________g.然后,莹莹将金属块A放入盛有50 ml水的量筒中,量筒中的水升高到如图乙所示的位置,则金属块A的体积为________cm3.由此可计算出金属块A的密度为________kg/m3.
小明在探究滑动摩擦力的大小与哪些因素有关的实验中,实验过程如图所示
(1)
在实验中,用弹簧测力计拉着木块时,应沿水平方向拉动,且使它在固定的水平面上________运动.根据________条件可知,此时木块所受的滑动摩擦力与弹簧拉力的大小________.这种测摩擦力的方法是________(填“直接”或“间接”)测量法
(2)
比较(a)、(b)两图说明滑动摩擦力的大小与________有关;比较________两图说明滑动摩擦力的大小与接触面的粗糙程度有关.
(3)
在上述实验中,对于摩擦力大小的测量你认为是否准确?请你作出评价;为使摩擦力的测量较为准确,你有更好的改进方法吗?(请你按如图那样,利用简图表示你的改进方法)
(4)
在此基础上小明又猜想滑动摩擦力的大小是否与物体运动速度的大小有关?请利用图中已有器材验证小明的猜想,写出你的做法.
