如图所示，电源两端电压保持不变，当开关S₁闭合、S₂断开，滑动变阻器的滑片P移到A端时，电阻R₂的电功率为P₂，电流表的示数为I₁；当开关S₁断开、S₂闭合时，电阻R₂的电功率为，电流表的示数为I₂．已知I₁∶I₂＝2∶3．求：

(1)电阻R₂的功率P₂与的比值．

(2)当开关S₁、S₂都断开，滑动变阻器的滑片P在C点时，电压表V₁的示数为U₁，电压表V₂的示数为U₂，已知U₁∶U₂＝1∶3，这时R₂的功率为20 W，Rc的电功率为5 W．变阻器连入电路电阻Rc多大？．

(3)电路通过不同的变化，消耗的最大功率与最小功率之比．

物理兴趣小组在课外活动中，制作了一个测量质量的电子秤，其原理如图中的虚线框所示，它主要有四部分构成：托板和压力杠杆ABO，定值电阻R₀，压力传感器R(电阻值会随所受压力大小发生变化的可变电阻)，显示质量大小的仪表V(实质是电压表)．其中AB∶BO＝4∶1，且已知压力传感器R的电阻与所受压力F变化的关系如下表所示．(g取10 N/kg)设托板和杠杆组件的质量可以忽略不计，接通电源后，电源电压恒为6 V．

(1)托板空载时，电压表的示数如图所示，求定值电阻R₀的大小．

(2)当电压表的示数是1.5 V时，托板上物体的质量多大？

地热是蕴藏在地球内部的天然绿色能源，这里的“地热”是指地下一定深度的地层温度，一年四季保持恒温．当深度约为100 m时，地温大约为20℃；若深度达到千米时，地温可达45℃以上．

“北京奥运最大地热供应建筑群”利用了浅层地热供热，以替代空调设备和锅炉．下图是地热供应建筑群冬季供暖的工作原理示意图．它在地下装有内外套管，分别形成进水管和出水管，与地面上方蛇形散热器相接，这一设备是利用地源热泵系统消耗少量电能来完成的一个封闭的循环水路．

举世闻名的西藏羊八井热电站，利用了深层地热发电，其发电原理如图所示．地热井口喷出来的汽水混合物经处理后，蒸汽送入汽轮机进行发电．现总装机容量已达到2.5×10⁷ W．

综合以上信息，解答下列问题：

(1)地热能属于________能源(填“可再生”或“不可再生”)；

(2)根据图甲的供热情况可知，夏季外管中的水与地层之间的热传递方向是________；

(3)若深层地热水从井口喷出时的压强为9×10⁵ Pa，井口面上受到的压力为2.7×10⁴ N，则井口面积应凿多大？

(4)地热发电站的能量转化情况是________．若羊八井地热站一天的发电量可供100台“220 V　1 000 W”的微波炉正常工作150天，试求该发电站的供电效率；

(5)结合地热发电的情况，请你从环保的角度评价火力发电对环境的影响．

连接南通和苏州的苏通长江大桥是当今世界最大跨径的斜拉桥．

(1)大桥有两个主塔，每个主塔桥墩的墩下由131根长120 m的混凝土桩组成，这是世界上规模最大、入土最深的桥梁桩基础．一根长120 m、横截面积为6 m²的混凝土桩灌注了________t混凝土(混凝土的密度为2.5×10³ kg/m³)；

(2)大桥主桥长8 146 m，若汽车以72 km/h的速度匀速通过主桥需要________s；

(3)大桥在水下施工时，要向江中沉放大量的施工构件．假设一边长2 m的正方体被缓缓吊入水中(如图甲所示)，在沉入过程中，其下表面到水面的距离为h，随着h的增大，钢绳拉力F、物体所受浮力F_浮的变化如图乙所示．图中反映F浮随h变化的图线是________(填序号)；根据图中信息，计算出该物体的重力(江水的密度为1.0×10³ kg/m³，g取10 N/kg)．

(4)小明在参观大桥工地时，发现江中心与江岸边水流速度不同，岸边水流速度几乎为零，离岸远一点的地方水流速度较大．小明想：河水流速与到岸的距离有什么关系呢？

他邀请爸爸一起探究这个问题．他们设计了如图所示的两端开口的L形玻璃管，进行了如下实验：

(a)先在实验室模拟实验，将两端开口的L形玻璃管的水平部分置于水流中，竖直部分露出水面，当水流以速度v正对L形玻璃管的水平部分开口端匀速流动时，管内外液面的高度差为h．改变水流速度v的大小，分别测出与v对应的h值，将数据记录在下表中．

根据表中数据反映的规律可知，当h为225 mm时对应的水流速度为________m/s．

(b)再到江边进行实地测量，你认为他们要测量的物理量是：

________________________；

实验中，测量点江水混浊，流向不定，怎样才能保证L形玻璃管的水平部分开口端正对着水流呢？请你帮小明想一个判断的方法(不添加其他实验器材)．

________________________．

如图甲所示是家用电水壶及其铭牌，现用温度传感器测量壶中水温．电水壶装满水后，在加热和冷却过程中，水温随时间变化的图线如图乙所示．根据甲、乙两图的相关信息，求：

(1)加热时电水壶的工作电流；

(2)整个加热过程中电水壶的效率．[c_水＝4.2×10³ J/(kg·℃)]

如图所示，是小明设计的电子秤(g取10 N/kg)．

(1)已知压力传感器与托盘的接触面积为1×10^－3 m²，托盘的质量为1 kg．电子秤不称量时，压力传感器受到的压力和压强分别是多大？

(2)压力传感器R的阻值会随压力的大小发生变化，它们间的关系如表所示．已知R₀的阻值为50 Ω，电源电压为30 V．当电压表的示数为10 V时，电流表示数多大？被测物体的质量有多大

如图是一种常见的台式饮水机结构示意图．控水槽内的塑料浮体是一个体积为90 cm³的空心圆柱体，其质量和厚度可忽略不计．浮体通过一轻质硬杆与阀门相连．当浮体浸没时，阀门恰好将面积为2 cm²的放水孔关闭．此时蓄水桶中水位最高．

(1)请画出浮体所受浮力的示意图．

(2)蓄水桶中水对阀门的最大压强为多少帕？(g取10 N/kg)

(3)饮水机的简化电路图和部分技术参数如下．电路图中的温控开关能根据加热罐内水的温度自动闭合或断开．从而使水温保持在86℃～95℃之间．经观察发现，当加热罐内装满热水但较长时间没有饮用时，每隔一段时间，加热指示灯就会亮84秒钟．试计算饮水机的加热效率．[c_水＝4.2×10³ J/(kg·℃)]

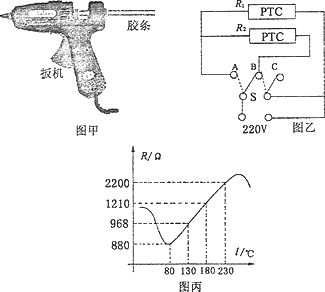

热熔胶在室温下为固体，加热到一定程度时变为较强粘性的液体，冷却后，将物体牢牢地粘在一起．如图甲是热熔胶枪的外形，其内部有2只相同的PTC加热元件，电路如图乙．单只PTC元件的电阻与温度的变化如图丙所示．扣动扳机能使固体胶条向前挤压，联动开关S同时倒向A、B，枪口冒出胶液，松开扳机S同时倒向B、C．

(1)松开扳机时为预热状态，当温度为80℃时，电路中的电流是多少？

(2)当温度为180℃时，胶液有最佳粘性，已知一根胶条的质量为40 g，若熔化1 kg胶需要吸收6.0×10⁵ J热量，试计算在正常情况下使用完一根胶条至少要多长时间？

(3)试根据PTC特性定性分析该装置能使温度稳定在180℃附近的道理．

据报道，华中农业大学的几位学生发明了一种水面垃圾清理船，它能将水面上漂浮的垃圾通过前端的两个旋转滤网收集后，由倾斜的传送带送至船尾的垃圾箱中，如图是设计的样艇．若相关数据如下表：

(1)工作前，质量为60 kg的驾驶员登上船后，它排开水的体积是多少？

(2)正常工作时，传送带将收集的垃圾升高0.5 m后，落入垃圾箱中，这要消耗发动机的1％的能量．它在5分钟内可传送300 kg的垃圾，求传送带的传送效率．

(3)如何提高该船效率，请提出一条合理化的建议．

龙滩水电站位于红水河上游的河池市天峨县境内．该水电站堪称世界级工程，建成后正常蓄水位400 m，最大坝高216.5 m，装机容量630万千瓦．

(1)如图是大坝的截面图，大坝被建成“上窄下宽”的形状，主要是考虑到水对坝体侧面有________，并且随深度的增加而________．

(2)若坝内水的密度为1.0×10³ kg/m³，求水深120 m处大坝受到的压强．

(3)某兴趣小组积极响应今年世界环境日的中国主题：“减少污染——行动起来”的号召，进行了一次“龙滩库区洪水期水质调查”的实践活动．通过活动，发现龙滩电站水库对改善水质具有重要的作用．在实际测量中，他们将一根质量为100 g的圆柱棒(下端密度较大)放入从大坝附近取来的水样中，该棒恰好竖直漂浮，测得棒浸入水样中的长度为总长的3/4．然后将该棒放入从距大坝150 km处的上游库区取来的水样中，棒仍竖直漂浮，测得棒浸入该水样中的长度为总长的5/8．求该棒在坝区附近的水样中所受的浮力和距大坝150 km处水样的密度．(大坝附近的水样密度约为1.0×10³ kg/m³)
