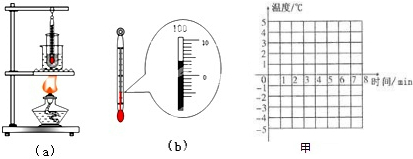

如图所示，小李同学用此装置探究冰熔化过程中温度变化情况．
（1）他将观察到的温度计示数变化情况记录在表中．请根据表中数据，在如图的坐标纸上画出冰熔化过程中的温度-时间图象．
| t/min | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| t/℃ | -4 | -3 | -2 | -1 | 0 | 0 | 0 | 1 | 3 |
（3）为减小误差，实验过程中宜选用较大的冰块还是较小的冰块？______；实验中用水浴法加热的目的是______，由实验可知冰块是晶体，晶体熔化的条件是______．
小明同学学习物理后养成了观察、思考生活的好习惯．他的质量是50千克，一次骑自行车上学，在水平路面上以4m/s的速度匀速行驶．有关数据如表所示．（g取10N/kg）
（1）小明同学骑车沿直线匀速行驶10min前进的距离是多少？
| 自行车净重 | 200N |
| 行驶时自行车与地总接触面积 | 0.01m2 |
| 匀速行驶过程中的总阻力 | 30N |
| 轮胎承受的最大压强 | 1.2×105Pa |
“频闪摄影”是研究物体运动时常用的一种实验方法，如图所示的频闪照片记录小球下落时的运动状态．从图中可以看出小球在做________直线运动（选填“匀速”或“变速”），小球此时受到的是________（选填“平衡力”或“非平衡力”）的作用，小球最后落地是因为________．
如图所示，A物体重力为50牛，若分别使用图（a）和（b）的装置将A物体匀速提升2米（不计绳重和摩擦，动滑轮重远小于物重），则拉力F1________F2 （选填“大于”、“等于”或“小于”），则拉力所做的功W1________W2（同上）；b图滑轮的机械效率________a图滑轮的机械效率．（同上）
（1）如图1所示，请画出磁性黑板上被吸住的黑板刷的重力和摩擦力的示意图．
