下列各图中能够说明分子间有相互作用力的是 ________，能够说明分子处在永不停息运动中的是 ________．

一个实心正方体，体积是1.2×10^-3米³，重10牛，用细绳吊着浸入盛水的容器中，有的体积露出水面，如图所示，求：
（1）物体所受到的浮力；
（2）物体所受重力和浮力的合力大小及方向．

根据图中实物，在右图虚线框内画出对应的电路图．

某汽车在平直的道路上做直线运动．若从绿灯亮起开始记时，汽车由静止开始加速，达到某一速度后匀速行驶，遇到下一个路口红灯亮起，开始刹车减速，直到停止．则在此运动过程中，下列图象可表示汽车运动的速度（v）与时间（t）关系的是

1. A.

2. B.

3. C.

4. D.

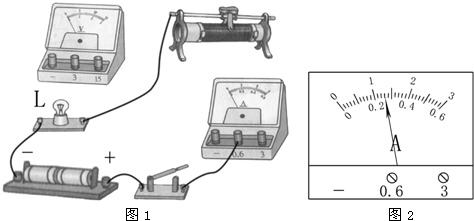

在“测定小灯泡额定功率”的实验中：电路如图所示，小灯泡的额定电压为2.5V，电阻约为10Ω，电源为两节干电池．
（1）请用笔画线代替导线，将图1中的元件连接成要求的电路：要使滑动变阻器的滑片向左移动时，小灯泡变亮．（连线不得交叉）

（2）正确连好电路后，闭合开关S，发现灯L不发光，故障的原因不可能是______．
A．电流表处有开路　　 B．小灯泡L的灯丝断了
C．小灯泡L短路　　　 D．电压表正负接线柱处开路
（3）排除故障后，当小灯泡L正常发光时，电流表指针位置如图2所示，通过小灯泡L的电流是______，小灯泡L额定功率为______W．

请记录下列量具所测物理量的数值：
（1）图1中所测物体的长度为______；
（2）图2中天平所示的质量是______；
（3）图3中液体的体积是______．

如图所示，运动员射箭时用力将弓拉开，在放开箭的瞬间，弓的________能转化为箭的________能，箭在空中向上飞行的过程中，箭的________能增大．

重力的产生原因是由于________，重力的方向总是________，与物体的运动状态及其所处的位置________（选填“有关”、“无关”）．

小王同学在“测定小灯泡的电功率”实验中，所用电源电压不变，滑动变阻器上标有“20Ω 2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1瓦以上．他连接好电路，闭合电键进行试接触，观察电压表和电流表的示数，观察到的现象如图（a）、（b）所示．此时，他应立即断开电键，并进行以下的操作：（1）______；（2）______．

该同学在经过思考、分析后，重新进行实验，当小灯正常发光时，电压表的示数如图（c）所示，变阻器的滑片恰好在中点上（即它接入电路的电阻为10欧）．小灯的额定功率为______瓦，所用的电源电压为______伏．

如图所示是一个电热水壶的铭牌，请你根据上面提供的信息，计算：

额定电压	220V
额定功率	1400W
容积	2L
超温保护器	熔断温度110℃

（1）这壶最多能装多少质量的水？
（2）这壶水从20℃到烧开，需要吸收多少热量？[C_水=4.2×10³J/（kg?℃），气压为1标准大气压]
（3）假如电能全部转化为水的内能且全部被水吸收，则需要多长时间烧开这壶水？
