（1）请你画出图甲中光线从空气斜射至水面上的反射光线和大致的折射光线；
（2）为使杠杆ON在图乙位置能保持静止，需在M点施加一个力F．画出物体A对杆的拉力的力臂和在M点对杆的最小拉力F的示意图；
（3）如图丙是测量小灯泡（2.5V 0.3A）电功率的电路，请你把实物电路连接完整．

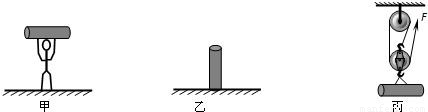

某记者报道：他在植物园内，看到一位老人伸手抱起一根长约3m，半径约0.2m的木头轻轻地举在头顶尽情玩耍，如图甲，该木头就是地球上最轻的木料--轻木，其密度为0.2g/cm³．（g=10N/kg）

（1）请你通过文中给出的数据计算并回答上述报道是否真实．
（2）若将该木头按图乙方式竖直放置于水平地面，求其对地面的压强；
（3）若用图丙所示滑轮组匀速提升该木头至车上，所用拉力F为314N．求该滑轮组的机械效率．

小明家的电热饮水机，有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S₁自动断开，处于保温状态；当水温降至一定温度t时，S₁又闭合重新加热．饮水机的铭牌数据与电路原理图如下：

热水箱水量	额定电压	加热时功率	保温时功率
2kg	220V	440W	40W

（1）求电阻R₁的阻值；
（2）求正常加热时通过饮水机的电流；
（3）在无人取水情况下，饮水机重新加热一次的时间为5min．加热一次消耗的电能是多少？重新加热前的水温t是多少？）

小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”实验（如图）：
（1）要使烛焰的像能成在光屏的中央，应将蜡烛向______（填“上”或“下”）调整．
（2）烛焰放距凸透镜20cm处，移动光屏至某位置，在光屏上得到一个等大清晰的像，则凸透镜的焦距是______cm．
（3）使烛焰向右移动2cm，此时应该将光屏向______（填“左”或“右”）移至另一位置，才能得到一个倒立、______（填“放大”、“缩小”或“等大”）的清晰实像．

小明用易拉罐完成下列两个实验：
（1）为了探究物质吸热升温的属性，小明在两个易拉罐中分别装入质量相等的水和沙子（图甲），实验中还需要的实验器材是 ______，通过记录相同时间内 ______就可比较水和沙子吸热升温的属性．
（2）小明在另一个易拉罐中注入少量水，并给易拉罐加热至罐口出现白雾，用棉花塞住小孔，把易拉罐倒立于水中，易拉罐很快变瘪，且有较多水冲进易拉罐（图乙）．原因是加热使罐内的水经 ______（填“汽化”或“液化”）成水蒸气，排出空气，把易拉罐倒立于水中，罐内的水蒸气发生了 ______现象，水面的大气压 ______（填“＞”、“＜”或“=”）罐内的气压将水压进罐内．

在“探究二力平衡的条件”实验中，小明选择了如图的装置，把小卡片两端细线绕过滑轮，并挂上钩码．
（1）实验中选择小卡片的目的是    （填“考虑”、“不考虑”）小卡片的重力；探究两个力大小关系时，应该观察细线两端所挂钩码的个数．
（2）为了探究两个平衡力是否在同一条直线上，进行如下操作：    （填“挤压”、“翻转”或“旋转”）小卡片，松手后观察小卡片是否平衡．
（3）小明利用弹簧测力计代替图中的钩码进行了探究，发现两个力的大小还有较小的差距．你认为形成差距的原因是    （答出一条即可）．

在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．
（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是______．
（2）为粗略判断a、b两点间导体电阻的大小，可观察______．
（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为______同学的改进更好一些，理由是______．

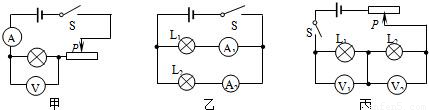

在“探究影响电流做功多少的因素”活动中，同学们设计了如图甲、乙、丙三个电路．

（1）经过讨论，认为不应该选择图甲电路，原因是______．
（2）为研究电流做功与电压的关系，应该选择图______所示的电路．
（3）利用图丙电路研究某问题，当闭合开关后，发现两灯都不亮，电压表V₁有示数，电压表V₂无示数，则电路发生的故障是______．
（4）学习电功率知识后，小明想测灯泡的额定功率，将标有“12V 6W”灯泡L₁和“6V 4W”灯泡L₂按图丙电路连接，再接入电流表．经分析，能测出灯泡______的额定功率．

阅读短文，回答问题
无砟（zhǎ）轨道的高速列车

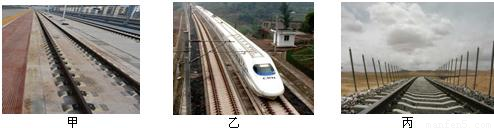

无砟轨道（如图甲）的路基不用碎石，铁轨和轨枕直接铺在混凝土上．这可减少维护、降低粉尘等．沪宁城际高速铁路将建成投入运营，标志着我省进入了高速铁路时代．高速列车在无砟轨道上运行时如子弹头般穿梭而过，时速可达350千米（如图乙）．传统铁路的钢轨是固定在枕木上，之下为小碎石铺成的路砟（如图丙）．

（1）列车设计为子弹头型，目的是：______．
（2）列车在匀速行驶过程中，列车的动力______阻力（填“＞”、“＜”或“=”）．快到站点时，列车鸣笛声是通过______传入人耳的．
（3）传统的铁路轨道路砟和枕木的作用是______
①增大受力面，防止铁轨因压力太大而下陷到泥土里 ②可以减少噪声和列车振动
③可以减少维护、降低粉尘 ④可以吸热、增加透水性
A．①②③；B．①②④；C．①③④；D．②③④
（4）沪宁两地高速铁路线长是297km，若列车从南京到上海用时54min，则它行驶的平均速度是______km/h．
（5）乘客在站台边候车时，为什么站在离轨道一定距离的地方才能确保人身安全？
答：______．

用二胡、吉它、笛子三种乐器演奏同一首曲子，我们在隔壁房间仍能分辨出是哪种乐器演奏的，这主要是依据声音的（）
A．音调
B．音色
C．音速
D．响度
