如图所示，老虎站立在小路上，下列分析正确的是（）

A．老虎受到的重力与地面对它的支持力是一对平衡力
B．老虎受到的重力与它对地面的压力是一对平衡力
C．老虎对地面的压力与地面对它的支持力是一对平衡力
D．老虎受到的重力与它对地面的压力是一对相互作用力

如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法正确的是（）

A．电压表V_l与电压表V₂的示数之和保持不变
B．电压表V₂与电流表A的示数之比保持不变
C．电流表A的示数变小，电压表V_l的示数变大
D．电流表A的示数变小．电压表V₂的示数变大

绘制图象是对实验数据处理和分析的一种常用方法，它可以直观地反映各物理量之间的关系．如图所示的图象中，正确的是（）
A．

下列连线完全正确的是（）
A．

电热水壶是我们熟悉的家用电器，如图所示从电热水壶的结构和使用来看，它涉及到很多物理知识．下面说法中不正确的是（）

A．壶身和壶嘴上部开口，下部相连，构成连通器
B．壶盖开有小孔，在大气压的作用下，水容易倒出
C．电热圈安装在壶肚的下方，是为了抑制水的对流
D．壶把加装胶木，是因为胶木具有良好的隔热、绝缘性能

如图所示，是从某电子仪器上拆下来的密封盒子，已经知道盒内有三只电阻，A、B、C、D为四根导线．现用多用电表测量，得知AC间的电阻R_ac=20Ω，CD间的电阻R_cd=50Ω，AD间的电阻R_ad=30Ω．用导线把BD连接后，测得AD间的电阻R'_ad=20Ω，请在方盒内画出两种可能的电阻连接图，并在图中标出每个电阻的阻值．

实验中有时需要将一束粗平行光变成细平行光，这可以利用两块透镜的组合来解决．请在如图所示的两个方框中各画出一种组合方式（要在图中画清光束粗细的变化）．

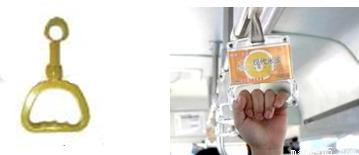

现在社会处处显示出对人的关怀，公交车扶手上装有拉环（如图），避免了由于______对人造成伤害，方便了年纪小的孩子、学生，除此之外，拉环在设计上注重了人性化，下面将拉环设计上的特点列出来，请说出对应的物理知识

设计特点	物理知识
拉环采用塑料材料	______
拉环上有凹凸纹	______
拉环做的比较厚	______

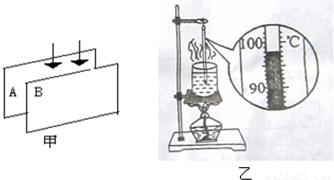

下面是同学们常见的两个物理实验，请对这些实验分别进行分析，并得出所反映的物理规律．
（1）图甲：平行地竖放两张纸，向它们中间吹气，两张纸会相互靠近，其原因是：______
．
（2）小明用如图乙所示的装置做观察水的沸腾实验，水沸腾时，温度计的示数如图乙所示，这表明当时的大气压强要比1标准大气压强______；本实验中，要缩短加热时间使水尽快沸腾．请写出一种可行的办法：______．

一辆质量为5t的大型货车，允许满载货物的质量为20t，货车前后共有10个轮子，满面载货物时每个轮子与地面的接触面积为0.04m²，此车的功率为300KW，车满载货物并以20m/s的速度在平直公路上匀速行驶1000m．请你提出与本题有关的3个物理问题并计算出来，照示例进行设问和解答．（示例除外，但在示例中求出的数据可在自己的解答中使用．g取10N/kg）
示例
问题：满载时车和货物的总重力是多少？
解：G_总=G_车+G_货=（m_车+m_货）g=（5×10³kg+2×10⁴kg）×10N/kg=2.5×10⁵N．
