如图所示电路中，电源电压保持12V电压不变，小灯泡L上标有“6V 3W”字样，定值电阻R₁为10Ω，滑动变阻器R₂的最大阻值为30Ω，电压表使用的量程是0～3V．为了保证电路的安全，滑动变阻器接入电路中的最小阻值为 Ω．

如图所示，是一套简易升降装置示意图，其上端固定在楼顶，工人用力拉绳子，装置可使人与工作台升至所需高度，装置中滑轮A、B、C的重力分别为100N、50N、40N，人的重力为600N，当人用100N的拉力向下拉绳子时，地面对工作台的支持力为450N，则工作台的重力为 N．（不计绳重和摩擦）

图中木板A长度的测量值是 cm．

如图所示，此时电能表的示数为______kW?h．

如图所示，已知通电螺线管两端的磁极，则电源的左侧为______极．（选填“+”或“-”）

如图所示是探究平面镜成像特点的实验装置图．将一块玻璃板竖直架在一把刻度尺的上面，并保持玻璃板与刻度尺垂直．再取两根完全相同的蜡烛A和B分别竖直置于玻璃板两侧的刻度尺上，点燃玻璃板前的蜡烛A，进行观察和调整．用此实验可以研究：①像与物大小的关系；②像与物到平面镜距离的关系；③平面镜成的是虚像还是实像．
（1）选用刻度尺的作用是为了便于比较______；（选填“①”、“②”或“③”）
（2）选用两根完全相同的蜡烛是为了比较______；（选填“①”、“②”或“③”）
（3）在利用蜡烛B确定出蜡烛A所成像的位置后，移去蜡烛B，并在其所在位置上放一光屏，则光屏上______（选填“能”或“不能”）接收到蜡烛A的像．

小刚的奶奶有一块玉石，小刚通过网络了解到：密度是玉器品质的重要参数，通过实验他测出了玉石的密度，以下是他测量玉石的实验步骤：
（1）用调节好的天平测出玉石的质量，当天平平衡时，右盘中砝码及游码的位置如图甲所示，玉石的质量是______g．
（2）将玉石放入盛有50ml水的量筒中，量筒中的水面升高到如图乙所示的位置，则玉石的体积是______cm³．
（3）玉石的密度为______kg/m³．

如图甲所示，小明同学在两张纸片中间向下吹气，可观察到两纸片靠拢，此实验现象说明：气体流速越大的地方压强越______（选填“大”或“小”）．小明根据这一规律制作了如图乙所示的装置，当他向饮料管A中吹气时，饮料管B中的液面会______．（选填“上升”、“不变”或“下降”）

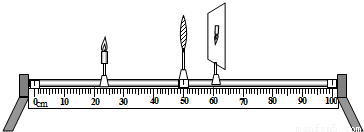

小明和小丽合作探究凸透镜的成像规律，实验装置如图所示，物距用u表示，焦距用f表示．当u＞2f时，光屏上得到一个清晰、倒立、缩小的______像（选填“虚”或“实”）；若想得到一个清晰放大的实像，蜡烛应向______凸透镜的方向移动（选填“远离”或“靠近”），同时光屏应向远离凸透镜的方向移动

下表为妮妮在探究某种物质的熔化规律时记录的实验数据．请根据表中实验数据解答下列问题．

时间/min		1	2	3	4	5	6	7	8	9	10	11	12
温度/℃	-4	-3	-2	-1						1	2	3	4

（1）该物质的熔点是______℃．
（2）该物质是______．（选填“晶体”或“非晶体”）．
（3）温度为2℃时，该物质处于______．（选填“固”或“液”）．
