为了测定一个电阻的阻值，给你下列器材：一只电流表、一个标有“2A、10Ω”的滑动变阻器、电池组、开关和导线．
（1）画出测试的电路图．
（2）说明测试步骤．
（3）列出必要的计算式子．

航天飞机在太空与正绕地球运行的太空工作站B对接．以________为参照物，工作站B是静止的．

如图1甲所示，某同学做“研究杠杆的平衡条件”的实验装置，实验前没有挂钩码时，发现杠杆左端下倾，杠杆是______的（选填“平衡”或“不平衡”），应将横梁右端的螺母向______边旋一些，使杠杆在水平位置平衡．（选填“左”或“右”）

（1）调节杠杆两端的螺母，使杠杆保持水平；
（2）在杠杆O点位置两边分别挂上数目不等的钩码，通过移动悬挂钩码的位置，并调节杠杆两端的螺母，使杠杆重新保持水平，记录有关数据；
（3）改变两边钩码的数量，按照（2）再进行一次操作．
①指出该同学操作中存在的问题：______．
②实验中使杠杆保持水平平衡的目的是：______．
③实验得到的结论是：______．
④若右端不挂钩码，而改用弹簧测力计如图1乙，弹簧测力计示数为F₁，则F₁×L_OA______G×_LOB．（选填“大于”、“小于”或“等于”）
（4）实验时只有10个相同的钩码，杠杆上每格等距，如图2所示，当在A点挂4个钩码时，则怎样挂钩码可以使杠杆恢复平衡？（请设计两种方案）
方案一：______．
方案二：______．

家庭电路中，电压为220V．小刚的台灯为“PZ220--40”的白炽灯，当小刚把该台灯接入家庭电路正常工作时，求此时通过灯泡的电流和电阻．

用相同的滑轮和绳子分别组成如图所示的两个滑轮组，把相同的物体提升相同的高度．在不计绳重及机械摩擦的情况下，图（ a）情形中所用的拉力________ （大于/等于/小于，下同）图（ b）情形中所用的拉力；图（a）情形中滑轮组的效率________图（ b）情形中滑轮组的效率．

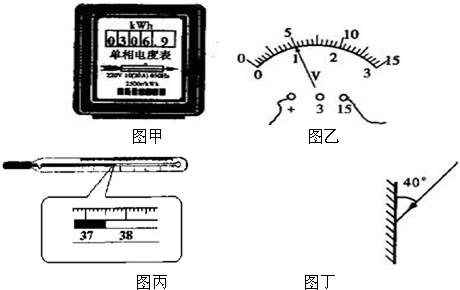

我们在学习和生活中，常常看到下面的情形：
（1）如图甲所示的是生活中常用的电能表，它的作用是测量______，示数是______KW?h；
（2）如图乙所示，电压表表盘上的指针示数是______V；
（3）如图丙所示，温度计示数是______℃；
（4）如图丁所示，研究光的反射时，测得入射光线与镜面的夹角为40°，则反射角是______度．

小明自制了一个音调可变的哨子，当他拉动活塞使其在管中不同位置时，用嘴吹管的上端能分别吹出“dou（1）”、“ruai（2）”、“mi（3）”三个音阶，如图所示，则这三个音阶与活塞在管中的位置相对应的序号是

1. A.
   甲、乙、丙
2. B.
   乙、丙、甲
3. C.
   丙、甲、乙
4. D.
   乙、甲、丙

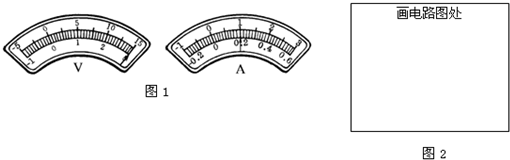

某同学“测定小灯泡功率”实验中，所用电源电压保持不变，滑动变阻器上标有“20Ω 2A”字样，小灯泡上标有“3.8V”的字样．该同学正确连接电路，闭合电键，发现电流表的示数为0.18安，电压表示数为2.4伏．当他把滑动变阻器的滑片移到某一位置时，发现电压表和电流表的示数如图1所示，为了精确地测出小灯泡的额定功率，该同学经过思考，对实验的电路略作调整，并继续移动滑片，发现当小灯正常发光时，滑片的位置恰好在中点上（即滑动变阻器连入电路的电阻为10欧）．

（1）请在图2中画出该同学调整后测定小灯泡功率电路图．
（2）请按表格中的要求填写完整

	小灯两端的电压（伏）	通过小灯的电流（安）	小灯电功率P（瓦）
1	2.4	0.18	0.432
2
3	小灯的额定电压　　 伏	小灯的额定电流　　安	小灯的额定功率　 瓦

某学生在探究“弹簧的长度与外力的变化关系”时，利用弹簧，钩码以及刻度尺进行实验．测得数据后画出的图线如图：
（1）这项研究在实际中的应用是______；
（2）由图可知该弹簧的原长（不挂钩码时弹簧的长度）是______cm．该弹簧受到的拉力每增加1N，弹簧的长度增加______cm．
（3）图中7cm以后的图线不再成直线的原因是什么？______．

如图所示，R是磁敏电阻，它的阻值能随周围磁场的增强而增大．闭合开关S，当磁敏电阻R周围的磁场增强时，灯泡变________（选填“亮”或“暗”），电流表示数________，电压表示数________，电流表示数与电压表示数的比值________，电路总功率________．（选填“变小”、“不变”或“变大”）
