小明做探究电流与电阻关系的实验．

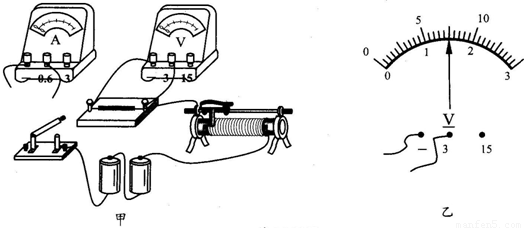

（l）如图甲所示，用笔划线代替导线，将电流表的两根引线接入电路．
（2）闭合开关后，向右移动滑动变阻器的滑片，直至电压表示数如图乙所示，其值为______V．此过程中，电流表示数______（变大/变小）．
（3）更换不同阻值的定值电阻，进一步实验，并将实验数据记录在表格中，分析表格数据可知第______次实验存在问题，
判断的依据是______，需要补充的实验步骤是：将滑动变阻器的滑片向______调节．
（l）如图甲所示，用笔划线代替导线，将电流表的两根引线接入电路．
（2）闭合开关后，向右移动滑动变阻器的滑片，直至电压表示数如图乙所示，其值为______V．此过程中，电流表示数______（变大/变小）．
（3）更换不同阻值的定值电阻，进一步实验，并将实验数据记录在表格中，分析表格数据可知第______次实验存在问题，
| 次数 | R/Ω | I/A |
| 1 | 5 | 0.3 |
| 2 | 10 | 0.2 |
| 3 | 15 | 0.1 |
阅读短文，回答问题：
电饭锅中的磁钢限温器
电饭锅是生活中常见的用电器：它利用磁钢限温器来控制煮饭过程中的最高温度，磁钢限温器结构如图甲所示，它由永久磁钢、感温磁钢和弹簧等组成，感温磁钢及其外套由弹簧支撑．永久磁钢的磁性不变，感温磁钢的磁性会随温度的升高而减弱，当温度达到103℃时，感温磁钢失去磁性．煮饭时，按下电饭锅的按键，永久磁钢和感温磁钢吸合，同时带动连杆使加热开关闭合，电热盘通电，当温度升高到一定程度，感温磁钢失去磁性，在弹簧的作用下感温磁钢与永久磁钢分离，同时使加热开关断开，按键跳起，电热盘停止加热．
（1）电饭锅煮饭时，电能主要转化为______能．
（2）按键未按下时，弹簧处于______（压缩/原长/伸长）状态．
（3）磁钢限温器工作时，不同时刻的温度如下表：
在图乙中描点并用平滑的曲线作出温度与时间关系的图象．
（4）在磁钢限温器工作过程中，感温磁钢没有磁性的是______
A．按下按键时 B．加热升温过程中
C．按键跳开时 D．降温过程中
（5）小明发现用该电饭锅烧开水，当水沸腾时电饭锅的按键没有跳起，原因是______．
0 108903 108911 108917 108921 108927 108929 108933 108939 108941 108947 108953 108957 108959 108963 108969 108971 108977 108981 108983 108987 108989 108993 108995 108997 108998 108999 109001 109002 109003 109005 109007 109011 109013 109017 109019 109023 109029 109031 109037 109041 109043 109047 109053 109059 109061 109067 109071 109073 109079 109083 109089 109097 235360
电饭锅中的磁钢限温器
电饭锅是生活中常见的用电器：它利用磁钢限温器来控制煮饭过程中的最高温度，磁钢限温器结构如图甲所示，它由永久磁钢、感温磁钢和弹簧等组成，感温磁钢及其外套由弹簧支撑．永久磁钢的磁性不变，感温磁钢的磁性会随温度的升高而减弱，当温度达到103℃时，感温磁钢失去磁性．煮饭时，按下电饭锅的按键，永久磁钢和感温磁钢吸合，同时带动连杆使加热开关闭合，电热盘通电，当温度升高到一定程度，感温磁钢失去磁性，在弹簧的作用下感温磁钢与永久磁钢分离，同时使加热开关断开，按键跳起，电热盘停止加热．
（1）电饭锅煮饭时，电能主要转化为______能．
（2）按键未按下时，弹簧处于______（压缩/原长/伸长）状态．
（3）磁钢限温器工作时，不同时刻的温度如下表：
| 时间/min | 4 | 8 | 12 | 16 | 20 | |
| 温度/℃ | 20 | 25 | 43 | 73 | 98 | 103 |
（4）在磁钢限温器工作过程中，感温磁钢没有磁性的是______
A．按下按键时 B．加热升温过程中
C．按键跳开时 D．降温过程中
（5）小明发现用该电饭锅烧开水，当水沸腾时电饭锅的按键没有跳起，原因是______．
