在“凸透镜成像规律“实验中，某同学进行了如下两个探究：
（1）为研究像距与焦距的关系，他选用焦距不同的三个凸透镜进行实验．实验时，应使烛焰、凸透镜、光屏的中心大致在______．实验数据记录如下表，分析表中的数据可知：保持物距不变时，焦距越大，则所成实像的像距越______（选填“大“或“小“）．
（2）该同学用若干个发光二极管组成形状如“E“的发光物体，如图甲所示，将发光物体、凸透镜和光屏依次组装到光具座上并调整好，且物距调节为6cm时，在光屏上成的像如图乙所示，则他选用的是三个透镜中焦距为______cm的凸透镜．如果将“E“换成“R“，并在同一位置观察，光屏上成的像应是图丙中的______（填数字序号）
| 物距u/cm | 焦距f/cm | 像距v/cm |
| 10 | 2 | 2.5 |
| 5 | 10 | |
| 8 | 40 |
（2）该同学用若干个发光二极管组成形状如“E“的发光物体，如图甲所示，将发光物体、凸透镜和光屏依次组装到光具座上并调整好，且物距调节为6cm时，在光屏上成的像如图乙所示，则他选用的是三个透镜中焦距为______cm的凸透镜．如果将“E“换成“R“，并在同一位置观察，光屏上成的像应是图丙中的______（填数字序号）
楠楠同学在资料上看到了一份材料，某大学物理系的同学再测定额定电压为2.5V小灯泡的电阻的实验中，得到部分U和I的数据如表所示：

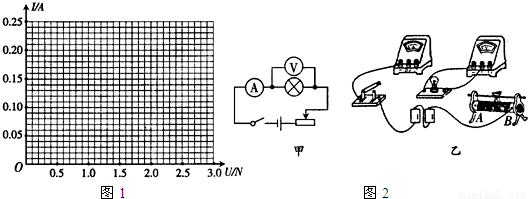

（1）楠楠根据表中的数据，画出该小灯泡的电流跟电压变化的图象，于是设计了如图1所示的坐标图．
①请你帮楠楠在坐标图中画出该小灯泡的电流跟电压变化的图象；
②从材料或图象中可知，该小灯泡的额定电流为______A，正常发光时的电阻为______Ω；
（2）楠楠还想利用初中的物理实验器材，通过实验来验证上述表格中的每一组数据是否正确，于是她又设计了如图甲所示的电路图，同时找来了实验器材并连接了部分实物电路，其中电源用的是2节新干电池，滑动变阻器的电阻可在0～50Ω内调节．
1、请你用笔画线代替导线，按照如图所示电路图，帮楠楠将如图乙中的实物电路图连接完整；
2、闭合开关前，滑动变阻器的滑片应移到______端（选填“A或B”）；实验中，由于操作不小心等原因，导致电压表的示数变为零，电流表的示数增大，则电路可能出现的故障是______．
3、楠楠通过这个实验来验证上述表格中的每一组实验数据的正确性，你认为楠楠能做到吗？请简要说明理．______．
0 107957 107965 107971 107975 107981 107983 107987 107993 107995 108001 108007 108011 108013 108017 108023 108025 108031 108035 108037 108041 108043 108047 108049 108051 108052 108053 108055 108056 108057 108059 108061 108065 108067 108071 108073 108077 108083 108085 108091 108095 108097 108101 108107 108113 108115 108121 108125 108127 108133 108137 108143 108151 235360
| 实验次数 | 1 | 2 | 3 | 4 | 5 | 6 |
| U/V | 0.20 | 0.80 | 1.40 | 2.00 | 2.50 | 3.00 |
| I/A | 0.02 | 0.08 | 0.14 | 0.18 | 0.20 | 0.21 |
①请你帮楠楠在坐标图中画出该小灯泡的电流跟电压变化的图象；
②从材料或图象中可知，该小灯泡的额定电流为______A，正常发光时的电阻为______Ω；
（2）楠楠还想利用初中的物理实验器材，通过实验来验证上述表格中的每一组数据是否正确，于是她又设计了如图甲所示的电路图，同时找来了实验器材并连接了部分实物电路，其中电源用的是2节新干电池，滑动变阻器的电阻可在0～50Ω内调节．
1、请你用笔画线代替导线，按照如图所示电路图，帮楠楠将如图乙中的实物电路图连接完整；
2、闭合开关前，滑动变阻器的滑片应移到______端（选填“A或B”）；实验中，由于操作不小心等原因，导致电压表的示数变为零，电流表的示数增大，则电路可能出现的故障是______．
3、楠楠通过这个实验来验证上述表格中的每一组实验数据的正确性，你认为楠楠能做到吗？请简要说明理．______．
