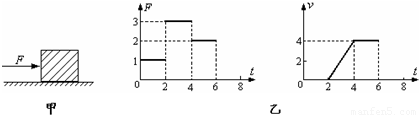

如图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和物体运动速度v与时间t的关系如图乙所示．由图象可知当t=1s时，物体处于状态．t=3s时，物体受到的摩擦力为 N；当 t=5s时，物体受到的摩擦力为 N．

如如图所示，是小明同学在网上查阅的一幅某种型号的家用白炽灯泡电流与电压关系的图象．通过分析图象可知：灯泡的电阻随着电压的升高而；这只灯泡在220V电压下工作时，消耗的电功率是 W；这只灯泡两端电压是110V时，灯丝电阻是 Ω．（计算结果保留一位小数）

如图所示，是电热水器原理的简易示意图，通过开关S可以使热水器处于加热或保温状态．闭合开关S时，热水器处于状态，在热水器的蓄水桶中装水至最高水位后，桶中水的质量为10kg，把这些水由28℃加热到98℃时需吸收热量 J．[已知水的比热容为4.2×10 ³ J/（kg．℃）

用笔画线将图中的三孔插座、开关、螺口灯泡等未接好的元件的导线连接好．

如图所示是一个Z形杠杆，请在图中画出力F和G对支点O的力臂L₁、L₂．

李刚学习了电功率的概念后，要对小灯泡的电功率进行研究：
（1）取两个阻值不同的灯泡L₁、L₂，要研究它们的电功率跟电压的关系．他应采用如图所示的电路图中的______（填：“甲图”或“乙图”）．

（2）现要测定一额定电压为3.8V，灯丝电阻约为10Ω的小灯泡的额定功率．器材：电源电压为6V、滑动变阻器标有“10Ω，1A”字样、电流表、电压表等．连线时李刚发现电压表0～15V的量程的接线柱坏了，无法使用，他经过一番思考，终于把实验完成了．请你在图中用笔画线代替导线，把李刚的实验连接完整．

（3）连接完成后，闭合开关，李刚接下来的操作是______，使电压表的示数为______．此时电流表如图所示，则通过灯的电流是______，灯泡的额定功率是______．

（4）在电路连接正确的情况下，若闭合开关一段时间后发现灯泡不亮，电流表、电压表都几乎没有示数，则原因可能是（______）
A．小灯泡被短路 B．灯丝断了
C．电流表被短路 D．滑动变阻器连入电路的电阻太大．

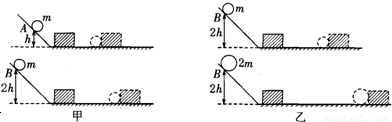

小红猜想动能的大小可能与物体的质量和运动速度有关，于是设计了如图甲、乙所示的实验，探究动能的大小与哪些因素有关．

①让质量相同的两个小球沿同一光滑斜面分别从A处和B处开始向下运动，然后与放在水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止，如图甲所示．
②让不同质量的两个小球沿同一光滑斜面分别从B处开始向下运动，然后与放在水平面上的纸盒相碰，纸盒在水平面上移动一段距离后静止，如图乙所示．
上述甲、乙两组实验中：
（1）图乙中让不同质量的两个小球从同一高度滚下的目的是两球到达水平面时，具有______．
（2）选用图甲探究的是动能与______的关系，得出的结论是______．
（3）物理研究方法有许多，如等效替代法、类比法、对比法、控制变量法；本实验中运用了两种研究方法，一是______法；二是转换法，就是______来表示小球动能的大小．

车的危害主要表现在路况的改变．路面积雪经车辆压实后，车轮与路面的摩擦力减小，汽车易左右滑摆．同时，汽车的制动距离也难以控制，一旦车速过快、转弯太急，都可能发生交通事故．专家研究表明，气温不同，积雪的厚薄不同，对汽车的危害也不一样．当积雪厚度在5-15cm，气温在0℃左右时，汽车最容易发生事故．因为在这种条件下，路面上的冰雪常会呈“夜冻昼化”状态．此时，护路工人常在路面上撒大量的盐，以避免“夜冻昼化”现象，即在相同气温条件下，融化了的冰雪不再结冰，从而减少交通事故的发生．
提出问题：在相同气温条件下，为什么水不再结冰了？
猜想与假设：请你用学过的物理知识，针对这一现象产生原因提出一个合理的猜想，并说出你猜想的理由．
猜想：______．理由：______．
分析与交流：除了在路面上撒盐外，你还有什么常用的办法，可以避免减少交通事故，这样做的道理是什么？
方法：______．道理：______．

如图所示，某同学在薄壁平底试管中装入一些沙子，管口密封，制成一个“土密度计”．当把它放入水中竖直漂浮时，试管露出水面的高度为5cm；当把它放入某液体中竖直漂浮时，试管露出液面的高度为7cm．若试管和沙子的总质量为30g，试管的横截面积为1.5cm²，水的密度为1×10³kg/m³．求：
（1）在水中漂浮时，水对试管底部的压强．
（2）某液体的密度．（取g=10N/kg，保留两位小数）

小明在研究性学习活动中，查阅到一种热敏电阻的阻值随温度变化的规律如下表，并将该型号的热敏电阻应用于如图所示由“控制电路”和“工作电路”组成的恒温箱电路中．

温度/℃	…	30	40	50	60	70	…
热敏电阻阻值/Ω	…	350	300	250	210	175	…

“控制电路”由热敏电阻R₁、电磁铁（线圈阻值R=50Ω）、电源U₁、开关等组成，当线圈中的电流大于或等于20mA时，继电器的衔铁被吸合，右边工作电路则断开；
“工作电路”由工作电源U₂（U₂=10V）、发热电阻R₂（R₂=5Ω）、导线等组成．问：
（1）工作电路工作时的电流为多大？电阻R₂的发热功率为多大？
（2）若发热电阻R₂需提供1.2×10⁴J的热量，则工作电路要工作多长时间（不计热量的损失）？
（3）若恒温箱的温度最高不得超过50℃，则控制电路的电源电压U₁最小值为多大？
