在透明玻璃杯的杯底放一枚硬币，然后倒入一些水．把杯子端到眼睛的高度，再慢慢下移．当杯子下移到某一位置时，可以看到杯中有大、小两枚硬币．下列说法中正确的是

1. A.
   “大硬币”是光在水面发生折射形成的
2. B.
   “小硬币”是光在杯侧壁发生折射形成的
3. C.
   “大硬币”在上，“小硬币”在下
4. D.
   “大硬币”在下，“小硬币”在上

敬明同学是班级的实验“小老师”，他利用额定电压为2.5V的小灯泡进行“测量小灯泡的电功率”的实验，已知电源电压为4V．
（1）他在检查仪器时，发现电流表指针如图甲所示，他应将电流表的指针调到______位置．
（2）图乙是他画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将如图丙所示的实物电路连接完整．

（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图2所示，则此时通过小灯泡的电流是______A，灯泡两端的电压是______V．记录好数据后，为了测量小灯泡的额定功率，在移动滑动变阻器的滑片时，眼睛要注意观察______表，直至其示数为______．
（4）他完成实验后，在帮助其它实验小组的过程中，发现某实验小组在完成本实验中电路出现故障．请你根据故障现象和检测结果，在下表的空格内写出发生故障的原因．

故障现象	检测结果	发生故障的原因
灯泡不亮，电压表示数较大，电流表几乎无示数．	取下灯泡，电压表和电流表的示数均不变．

（5）他在参与某实验小组进行评估时，发现该实验小组的实验记录分析表如下：

实验序号	小灯泡两端的电压U/V	通过灯的电流表I/A	小灯泡的电功率P/W	额定功率P/W
1	2.0	0.24	0.48	P额==0.71W
2	2.5	0.28	0.70
3	3.0	0.32	0.96

你认为该小组的数据处理过程是否正确？答：______．
理由是：______．

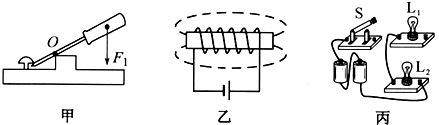

按照要求作图．

（1）在甲图中，画出螺丝刀撬图钉的力F₁的力臂及所受阻力F₂的示意图；
（2）在乙图中，标出通电螺线管的N极，并用箭头画出磁感线方向；
（3）在丙图中，将实物电路补充完整，使灯L₁、L₂并联，且开关控制整个电路．

匀速上坡的汽车，动能________，重力势能________．沿水平方向起飞的飞机，加速后动能________，重力势能________．流动的水具有能，风能吹动帆船，因此我们把物体由于________而具有的能叫做动能．

某导体电阻为20Ω，若通过该导体的电流为0.3A，则10s内通过该导体横截面的电荷量为________C，该导体两端的电压为________V，当该导体两端电压为3V时，该导体电阻为________Ω，此时导体电功率是________W，若通电时间为5min，则电流做功________J．

如图所示，开关闭合后，铁钉的上端是 ________极（选填“N”或“S”），当滑片向左移动时，铁钉吸引大头针的数目将 ________（选填“增加”或“减少”）．

（1）从图1中读出被测物块的长度是______cm；
（2）图2弹簧测力计的分度值是______；读数是______ N；

（3）某同学调节托盘天平平衡时，发现指针停在分度盘的右侧，如图3甲所示，要使天平平衡，应将横梁右端的平衡螺母向______（选填“左”或“右”）移动；当他用天平测物体质量时，发现指针偏向分度盘的右侧，这时应该______（选填“增加”或“减少”）砝码；当他在天平右盘中放入一个50g砝码、一个20g砝码和一个10g砝码，并将游码拨到如图3乙所示的位置时，指针恰好静止指在分度盘的中央，则被测物体的质量为______g．

小兰在观察提琴、吉他、二胡等弦乐器的弦振动时，猜测：在弦受力相同的条件下，发出的音调高低可能与弦的粗细、长短及弦的材料有关．于是她想通过实验来探究自己的猜想是否正确．下表是她在实验时控制的琴弦条件．

琴弦编号	琴弦的材料	琴弦的长度/cm	琴弦的横截面积/mm2
A	钢	20	0.3
B	钢	20	0.7
C	尼龙丝	30	0.5
D	铜	40	0.5
E	尼龙丝	40	0.5

（1）如果想探究弦发声的音调与弦粗细的关系，她应该选用表中编号为______、的琴弦；
若要探究音调与弦的长度的关系，应选编号为______、的琴弦；
如果要探究音调与材料的关系，应选编号为______、的琴弦．（只填字母代码）
（2）你认为小兰最终得出的结论是：______
在观察水的沸腾实验中，当水温升到90℃时，随着加热过程，每隔1min记录一次水的温度，某同学记录数据如下表：

时间/min	0	1	2	3	4	5	6	7	8	9
温度/℃	90	92	94	96	98	100	100	100	100	100

①根据记录在图中画出水的沸腾图象
②由实验现象归纳水沸腾时的特点：______．

若某高铁列车以300km/h的速度匀速行驶，0.5h内通过的路程为________km：在此过程中，该列车的动能________（选填“增加”、“不变”、或“减少”）．

一个能自由转动的矩形线圈悬挂在磁场里，通电后线圈不动，这是因为

1. A.
   线圈平面跟磁场的磁感线平行
2. B.
   线圈平面跟磁场的磁感线成45°角
3. C.
   线圈平面处于平衡位置
4. D.
   线圈中的电流方向接反了
