按照要求作图．(1)如图甲所示.S是点光源.作出入射光线SO的反射光线和大致的折射光线．(2)如图乙所示.杠杆处于平衡状态.作出所挂重物重力的示意图和在杠杆上A点所加最小作用力F的示意图．题目和参考答案——青夏教育精英家教网—

题目内容

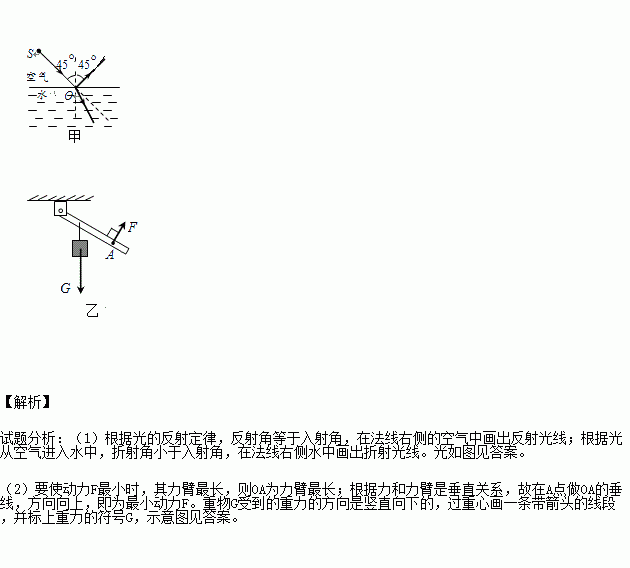

按照要求作图．

（1）如图甲所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线．

（2）如图乙所示，杠杆处于平衡状态，作出所挂重物重力的示意图和在杠杆上A点所加最小作用力F的示意图．

练习册系列答案

1加1阅读好卷系列答案

相关题目

下列说法正确的是（）

A．踢足球时，脚对足球的力和足球对脚的力是一对平衡力

B．踢出去的足球由于惯性继续向前运动

C．如果所有的力突然全部消失，在空中飞行的足球将保持静止状态

D．当足球静止在水平地面上时，足球不再具有惯性

请将虚线框内带有保险丝的三孔插座正确接入家庭电路．

下列估计值中，最接近实际的是（）

A．人正常步行时的速度约为5m/s

B．住宅楼每层楼的高度约为3m

C．一本物理书的质量约为30g

D．一盏家用节能灯的功率约为1kW

在“探究影响动能大小的因素”实验中，如图a、b、c所示，让质量为m、2m的两个小球分别从斜面上由静止滚下，小球撞击放在水平木板上的木块，使木块滑动，虚线位置为木块滑动一段距离后停止的位置．

（1）小球动能是由（填某种能量）转化来的．

（2）实验中通过反映小球动能的大小．

（3）比较两图进行的实验，可以探究小球

的动能与速度的关系．

（4）比较a、b两图进行的实验，可以得到小球

的动能随质量增大而．

用天平测量一形状不规则物体的质量，所用砝码及游码如图甲所示，则物体的质量为 g；将该物体放入原来盛有25mL水的量筒中，液面位置如图乙所示，则物体的密度是 kg/m3．

为安全起见，在下坡路上，小华握紧自行车刹把缓慢行驶．在此过程中，增大滑动摩擦力的方法是

A．增大压力 B．减小速度

C．增大接触面积 D．增大接触面粗糙程度

小华在探究影响滑动摩擦力大小因素时，用如图所示的方式测量滑动变阻器的滑动摩擦力大小，这样操作的错误是，纠正错误后，应拉动弹簧测力计使木块做运动．若在木块上再放一个砝码，则木块运动时受到的滑动摩擦力将（选填“变大”或“不变”）．

关于能源、电磁波、超声波等物理知识，下列说法中正确的是（）

A．核电站利用的是核聚变时产生的能量

B．化石能源属于可再生能源

C．光纤通信是利用电磁波传递信息

D．“北斗”卫星导航是利用超声波进行定位和导航的
