题目内容

小明在探究“小灯泡发光时的亮度与电功率的关系”的实验中，所用的电源电压是4V，小灯泡的额定电压是2.5V，小灯泡两端允许加的最大电压为额定电压的1.2倍．

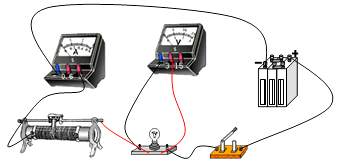

（1）请将图的实验电路连接完整．
（2）小明连接的电路中，电流表接的是大量程，滑动变阻器的滑片滑到了阻值最大端．在检查电路连接正确后，小明又进行了实验操作，并根据观察到的实验现象将电流表从大量程改为小量程．则他进行了怎样的实验操作？观察到什么实验现象？实验操作：_____．实验现象：_____．
（3）实验中，观察到小灯泡开始发光时，电压表的示数是0.5V．关于电压测量点的选择有如下三种方案．
甲：1.0V 2.0V 3.0V
乙：1.0V 2.5V 4.0V
丙：0.5V 1.0V 1.5V 2.0V 2.5V 3.0V
应该选用_____方案．
（4）小刚在做该实验时，用数量和规格均满足实验要求的定值电阻代替了滑动变阻器．请分析说明用定值电阻代替滑动变阻器做实验的两点不足．1、_____；    2、_____．
（1）
（2）闭合电键，移动滑动变阻器滑片；电流表指针偏转角度很小，移动滑动变阻器滑片时，电流表指针变化范围很小．
（3）丙
（4）实验操作不方便；不易比较灯泡亮度变化情况．
