题目内容
按要求作图．
根据如图所示的两条光线，请你在图中的虚线框内画出两种适当类型的镜子．
解：

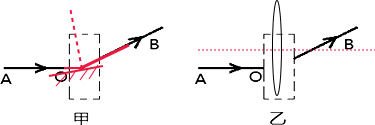

（1）作反射光线与入射光线的夹角的平分线即为法线，再过入射点作出法线的垂线即可，如图所示：
（2）当为凸透镜时，过焦点的光线经凸透镜折射后，平行于主光轴．如下图所示：
分析：（1）根据光反射定律知，反射角等于入射角，故反射光线与入射光线的夹角的平分线是法线的位置，再过入射点作出法线的垂线，就是平面镜所在的位置．
（2）当为凸透镜时，过焦点的光线经凸透镜折射后，平行于主光轴．
点评：本题的答案有三种情况，光学元件可以是平面镜、凸透镜、凹透镜．要求掌握光的反射定律、凸透镜和凹透镜的三条特殊光线．
（1）作反射光线与入射光线的夹角的平分线即为法线，再过入射点作出法线的垂线即可，如图所示：
（2）当为凸透镜时，过焦点的光线经凸透镜折射后，平行于主光轴．如下图所示：
分析：（1）根据光反射定律知，反射角等于入射角，故反射光线与入射光线的夹角的平分线是法线的位置，再过入射点作出法线的垂线，就是平面镜所在的位置．
（2）当为凸透镜时，过焦点的光线经凸透镜折射后，平行于主光轴．
点评：本题的答案有三种情况，光学元件可以是平面镜、凸透镜、凹透镜．要求掌握光的反射定律、凸透镜和凹透镜的三条特殊光线．
