题目内容
（1）根据平面镜成像特点，在图1中画出物体AB在平面镜MN中所成的像A′B′．
（2）如图2所示的是光从水中斜射入空气中时入射光的光路情况，请在适当位置画出该入射光线对应的折射光线．
（3）根据图3中的入射光线画出相应的折射光线．
（4）如图4所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你用平面镜帮他们把太阳光反射到井里，并能垂直照亮井底．
（2）如图2所示的是光从水中斜射入空气中时入射光的光路情况，请在适当位置画出该入射光线对应的折射光线．
（3）根据图3中的入射光线画出相应的折射光线．
（4）如图4所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你用平面镜帮他们把太阳光反射到井里，并能垂直照亮井底．

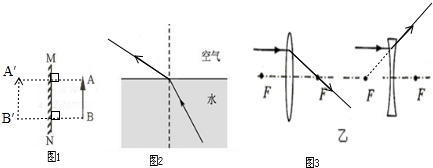

（1）分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像．如图：
（2）光从水斜射入空气中，所以折射角大于入射角，根据折射规律画出折射光线，如下图所示：
（3）平行于主光轴的光线经凸透镜折射后将过焦点，；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；
（4）过入射点作入射光线与反射光线夹角的平分线（即法线），再过入射点作垂直于法线的平面镜．答案如图：
（2）光从水斜射入空气中，所以折射角大于入射角，根据折射规律画出折射光线，如下图所示：
（3）平行于主光轴的光线经凸透镜折射后将过焦点，；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；
（4）过入射点作入射光线与反射光线夹角的平分线（即法线），再过入射点作垂直于法线的平面镜．答案如图：
